5 đặc điểm nổi bật của phần mềm FP FACADE trong thiết kế mặt dựng

Tương tự như FP PRO, FP FACADE là phần mềm thiết kế chuyên biệt cho mặt dựng, vách dựng thuộc bộ giải pháp FP SUITE đến từ hãng phần mềm Emmegisoft (Ý). Được tích hợp dưới dạng module mở rộng trong FP PRO, FP FACADE thừa hưởng giao diện thiết kế trực quan, thân thiện và mang tới nhiều ưu điểm nổi bật khác mà Công ty CIC sẽ điểm qua trong bài viết dưới đây.

Thiết kế đa dạng

FP FACADE cho phép người dùng thiết kế hầu hết các loại mặt dựng phổ biến hiện nay trên thị trường như stick, unitized, semi-unitized. Với mỗi loại mặt dựng kể trên, phần mềm đưa ra các cấu hình thiết kế khác nhau cùng bảng hội thoại chứa các thông tin về kích thước, số tầng,v.v… Đặc biệt, FP FACADE hỗ trợ nhập các mặt đứng của mặt dựng dưới dạng file DXF giúp tăng khả năng kết nối giữa phần mềm và các nền tảng CAD thông dụng hiện tại.

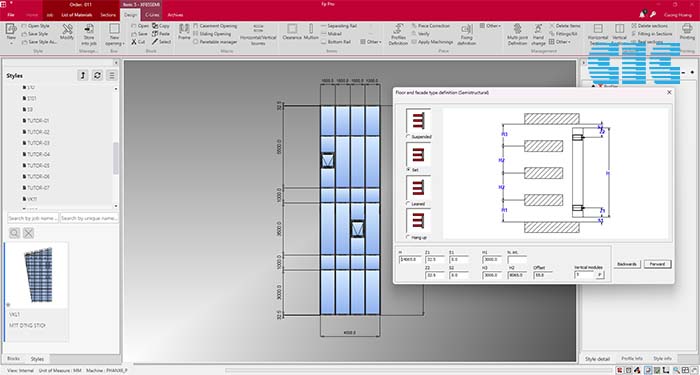

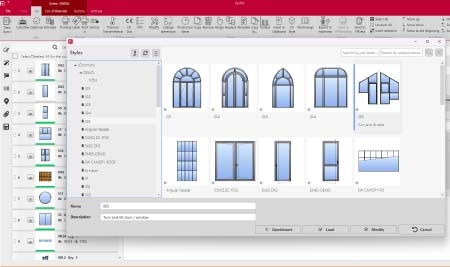

FP FACADE thiết kế nhiều cấu hình mặt dựng khác nhau

Khai báo cấu hình thanh profile

Các thanh profile đố đứng mặt dựng có thể được khai báo được dưới dạng tổ hợp của nhiều thành phần nhỏ hơn bao gồm nắp chụp, nẹp kính, cầu cách nhiệt và thanh profile chính. Tính năng Façades Parameter giúp người dùng bổ sung thông tin chi tiết kích thước khe giãn nở cho từng thành phần trong 1 tổ hợp profile hoàn chỉnh kể trên cho từng hệ nhôm khác nhau, bao gồm chênh lệch khoảng cách khe hở giữa các thành phần (trong trường hợp nối đố so le).

Dựa trên khai báo này,  phần mềm tự động tính toán vị trí ngắt profile dựa trên cao độ của tầng, độ dày của mặt sàn.

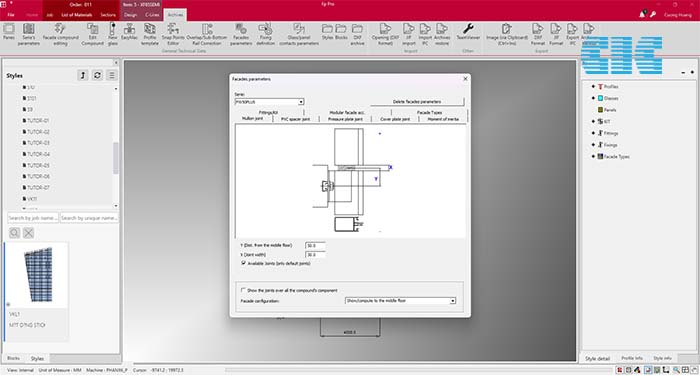

Khai báo cấu hình thanh profile trên FP FACADE

Khai báo phụ kiện ngắt tầng

Tiếp đến phần mềm khai báo được chi tiết bộ phụ kiện sử dụng cho ngắt tầng, trong đó phân biệt giữa profile nằm ngoài và profile nằm trong mặt dựng. Quy tắc này khi kết hợp với số tầng đã có từ thiết kế ban đầu có thể đưa ra chính xác về các vật tư cần dùng kèm số lượng cần thiết cho việc lắp đặt mặt dựng lên các bề mặt dầm sàn của tòa nhà như bản mã, bu lông, che dầm,….

Khai báo phụ kiện ngắt tầng theo bộ trên FP FACADE

Khai báo quy tắc vật tư cho đố giao nhau

Tính năng Fixing Defination nhằm tạo quy tắc tạo vật tư tự động cho vị trí đố ngang giao với đố đứng (Phân biệt giữa profile nằm ngoài và profile nằm trong mặt dựng) và cũng đưa ra được chính xác các vật tư cần có cho các mối liên kết này.

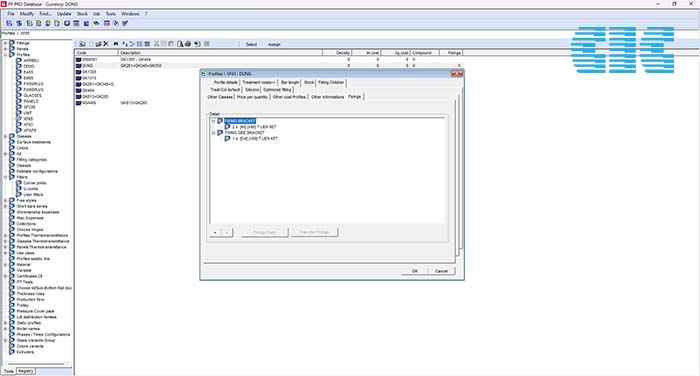

Tạo quy tắc vật tư cho vị trí đố giao nhau trong database

Tính toán kết cấu cho mặt dựng

FP FACADE tính toán kiểm nghiệm ứng suất uốn, tải trọng tĩnh và động dựa trên áp lực gió được tính toán theo đặc tính vùng địa lý hoặc nhập vào. Các thông số về momen quán tính theo 2 trục, momen chống uốn, hệ số an toàn,… của profile được nhập vào khi khai báo trong cơ sở dữ liệu ban đầu.

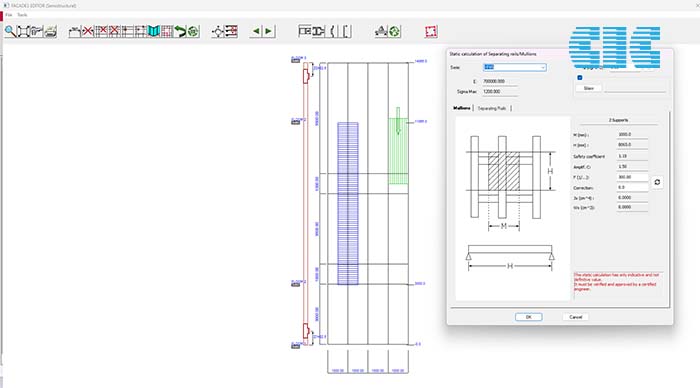

Khai báo các hệ số cần thiết cho tính toán kết cấu trong  FP FACADE
