Bạn đã biết về tính năng SETBYLAYER trên enjiCAD chưa?

Bạn đã bao giờ tham chiếu một bản vẽ vào một bản vẽ khác, nhưng nội dung không hiển thị đúng màu, độ dày đường hoặc kiểu đường dựa trên trạng thái layer trong viewport/bản vẽ hiện tại của bạn chưa? Trong bài viết này, đội ngũ kỹ thuật của Công ty CIC sẽ đồng hành cùng bạn giải quyết vấn đề này bằng cách sử dụng lệnh SETBYLAYER trên enjiCAD nhé.

Tình huống giả định

Khi bạn nhận được một bản vẽ từ người dùng hoặc bộ phận khác, chẳng hạn như tệp CAD xuất từ Revit, bạn tải về bản vẽ và sau đó thiết lập màu sắc layer và hiển thị dựa trên tiêu chuẩn CAD cho dự án của bạn. Thật không may, một số nội dung không hiển thị đúng màu sắc, kiểu đường, v.v.

Hình ảnh này cho thấy bản vẽ nhận được mà không có sự thay đổi màu của các lớp

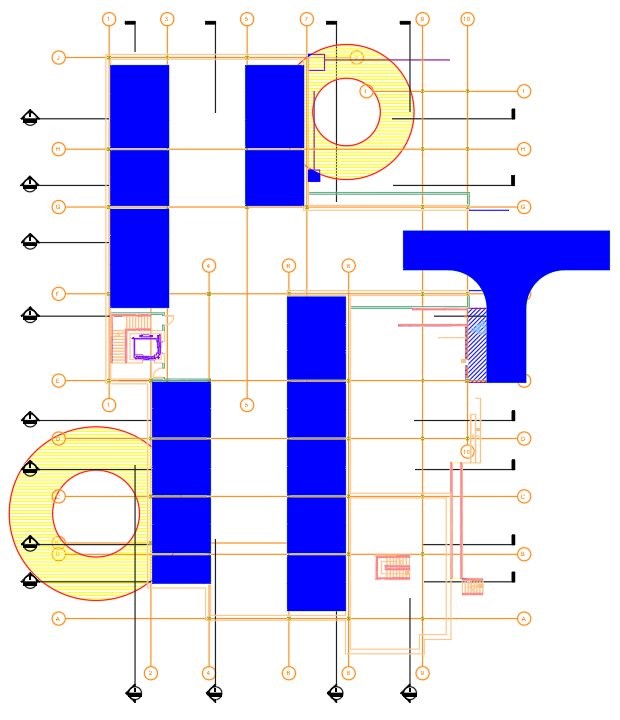

Hình ảnh tiếp theo cho thấy bản vẽ trông như thế nào sau khi thay đổi tất cả màu lớp sang màu 1 (đỏ). Hãy so sánh hình ảnh này với hình ảnh trước đó. Lưu ý rằng các đối tượng hatch và thang máy vẫn hiển thị màu gốc của chúng (vàng, xanh dương, và tím) mặc dù đã thay đổi màu lớp. Điều này là do các đối tượng này đã được thiết lập màu cưỡng bức trong thuộc tính của chúng.

Giải pháp cho người dùng enjiCAD

Sử dụng tính năng SETBYLAYER trong phần mềm enjiCAD để reset tính chất của đối tượng trên bản vẽ về ByLayer.

Hướng dẫn thao tác

1.    Mở bản vẽ mà bạn nhận được ra

2.    Rã đông (thaw), bật các layer và mở khóa tất cả layer đang có

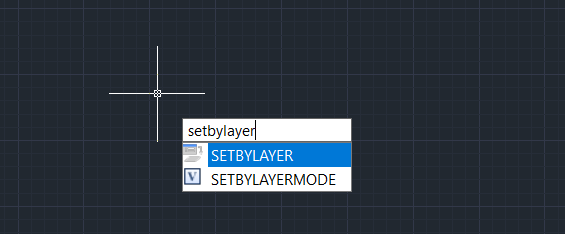

3.    Không select đối tượng nào và gọi lệnh SETBYLAYER > Enter

4.    Kiểm tra các thiết lập dưới dòng lệnh và tùy chỉnh nếu muốn

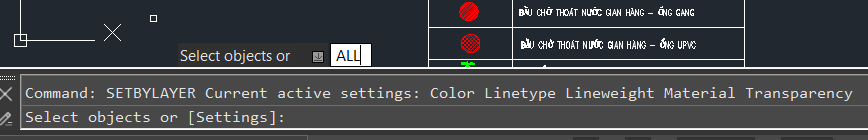

5.    Chọn đối tượng bạn muốn chỉnh sửa hoặc nhập ALL và nhấn Enter

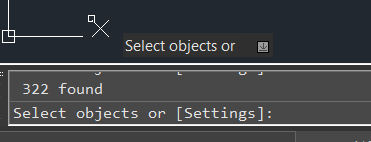

6.    Sau khi chọn các đối tượng, confirm lại số lượng các đối tượng đã nhận và Enter

7.    Bạn sau đó sẽ được hỏi nếu muốn thay đổi từ ByBlock thành ByLayer

8.    Bạn sẽ được hỏi thêm nếu muốn bao gồm cả Block

9.    Kiểm tra lại liệu nội dung bản vẽ đã được thay đổi và hiển thị chính xác hay chưa

10.    Sử dụng lệnh LAYERP (LAYER PREVIOUS) để reset trạng thái layer về CAD Standard và sau đó lưu lại bản vẽ

Cách thay đổi tùy chọn trong lệnh SETBYLAYER

1.    Trước khi chọn đối tượng khi đã nhập lệnh, ta nhập S và nhấn Enter

2.    Tại bảng SetByLayer Setting, bỏ chọn những tùy chọn mà bạn không muốn chúng thay đổi thành

ByLayer sau đó chọn OK. Tùy chỉnh có thể áp dụng lên các đối tượng bao gồm Color, Linetype, Lineweight, Material, Plot Style (nếu có) và Transparency.



3.    Tiếp tục sử dụng tính năng như bình thường.

Mong là thông tin trong bài viết sẽ có ích cho việc sử dụng CAD của các bạn được nhanh và thuận tiện hơn. Nếu có góp ý hay cần hỗ trợ đừng ngại liên hệ CIC để được hỗ trợ.

Chúc các bạn thành công.
