Chi tiết tính năng Express Tool trên phần mềm enjiCAD (Phần 2)

Tiếp nối phần 1 về các công cụ Express Tools của phần mềm enjiCAD, CIC xin gửi tới bạn đọc bài viết giới thiệu thêm về các tính năng nâng cao này. Bài viết CIC lần này sẽ tập trung giới thiệu các tính năng Text Tools trong bộ Express Tools của enjiCAD, các công cụ sẽ giúp việc ghi chú, chỉnh sửa text nhanh chóng và chuyên sâu hơn rất nhiều.

Các tính năng Text Tools

Justify Text

Tính năng này giúp người dùng thay đổi căn chỉnh của đối tượng văn bản mà không thay đổi vị trí của nó. Áp dụng cho các đối tượng văn bản, văn bản mở rộng (mtext), và các đối tượng định nghĩa thuộc tính.

Menu: Express > Text Tools > Justify Text
Command Entry: TJUST

Sau đó xác nhận phương thức chọn đối tượng gồm:

[Start/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]

Ví dụ: Căn lề giữa cho text đã có



Rotate Text

Đây là tính năng căn chỉnh văn bản, mtext và các đối tượng thuộc tính block thành hướng mới: Xoay các đối tượng văn bản, mtext và định nghĩa thuộc tính để chúng gần như nằm ngang hoặc đúng chiều đọc. Các đối tượng được xoay quanh điểm giữa của chúng theo các bậc 180 độ. Ví dụ, nếu văn bản bị lật ngược, nó sẽ trở thành chiều thẳng đứng sau khi thực hiện thao tác TORIENT. Tương tự, văn bản đọc từ trái sang phải sẽ trở thành văn bản đọc từ phải sang trái.

Menu: Express > Text Tools > Rotate Text

Command Entry: TORIENT

-    Select object: Chọn đối tượng cần thao tác

-    New absolute rotation <0>: Nhập góc hướng mới cho tất cả văn bản đã chọn

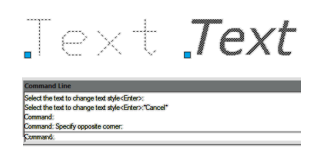

Change Text Style

Chức năng này có thể thay đổi Text style hiện tại cho văn bản chỉ định và văn bản dòng đơn, văn bản nhiều dòng.

Menu: Express > Text Tools > Change Text Style

Command Entry: CHGSTY

Các bước thao tác:

-    Gọi lệnh

-    Chọn text cần đổi text style và bạn có thể thay đổi nhiều đối tượng cùng lúc. Sau đó Enter để kết thúc lệnh

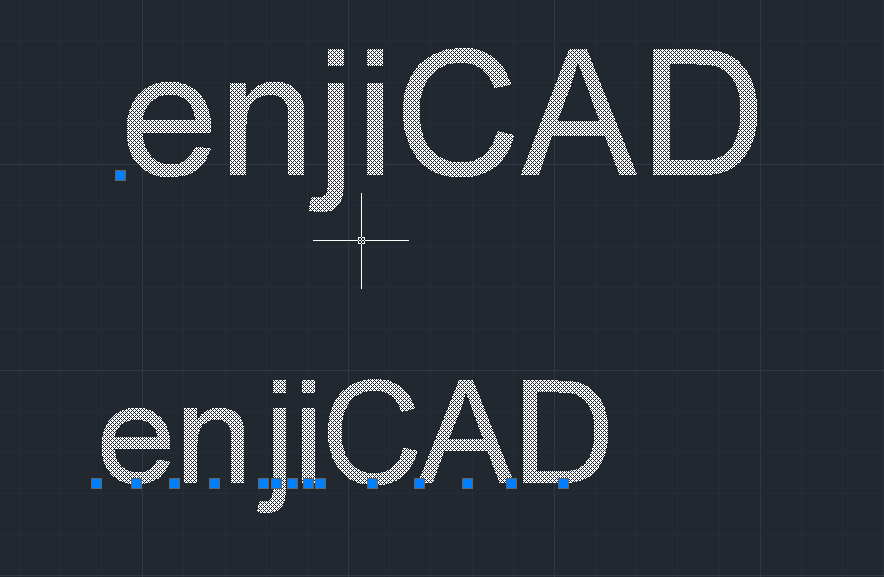

Character Break

Menu: Express > Text Tools > Character Break

Command Entry: WZDD

Các thao tác:

-    Gọi lệnh

-    Chọn đối tượng cần break

-    Chọn vị trí thực hiện break

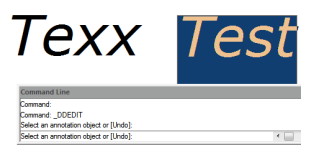

Change Character

Chức năng này có thể liên tục chỉnh sửa nhiều đối tượng văn bản, cả văn bản dòng đơn và văn bản nhiều dòng đều được áp dụng.

Menu: Express > Text Tools > Change Character

Command Entry: _DDEDIT

Các thao tác:

-    Gọi lệnh

-    Chọn text cần thay thế

-    Nhập text cần thay thế sau đó Enter khi hoàn thành

Change One Character

Chức năng này có thể thay đổi văn bản trong các văn bản dòng đơn đã chọn, bạn chỉ cần nhập các ký tự cần thay thế và các ký tự để thay thế theo các gợi ý. Hơn nữa, chức năng này có thể được sử dụng trên nhiều văn bản dòng đơn cùng một lúc.

Menu: Express > Text Tools > Change One Character

Command Entry: CHGTXT

Các thao tác:
-    Nhập lệnh
-    Chọn Text cần thay thế
-    Nhập Text cần thay thế
-    Nhập Text dùng để thay thế
-    Enter để hoàn thành

Change Text Height/Width/Angle/Position:

Chức năng này được sử dụng để thay đổi chiều cao văn bản, chiều rộng văn bản, góc văn bản và vị trí văn bản. Bạn có thể nhấp hoặc chọn các ký tự bằng cách chọn cửa sổ.

Menu: Express > Text Tools > Change Text Height/Width/Angle/Position

Command Entry: TXTHEI / TXTWID / TXTANG / TXTPOS

Delete Annotation

Chức năng này dựa trên loại tình huống mà bạn có thể chọn một chú thích văn bản để xóa, phần mềm sẽ đăng ký tất cả các chú thích vào một lớp, bạn chỉ cần nhấn enter và tất cả các chú thích văn bản sẽ bị xóa hoặc bạn có thể chọn văn bản bằng cách chọn cửa sổ và nó sẽ không ảnh hưởng đến các văn bản của các lớp khác.

Menu: Express > Text Tools > Delete Annotation

Command Entry: WZOFF

Các thao tác:

-    Nhập lệnh
-    Chọn một ghi chú cần xóa. Lúc này bạn chỉ chọn vào layer, nếu ấn Enter thì cả văn bản trong layer sẽ bị xóa
-    Chọn ghi chú cần xóa (có thể chọn nhiều ghi chú) và ấn Enter để hoàn thành

Adjust Character

Khi văn bản được trộn lẫn giữa các ký tự Trung Quốc, chữ cái tiếng Anh và số Ả Rập, chiều cao văn bản sẽ khác nhau và hiệu ứng trực quan không tốt. Bạn có thể sử dụng chức năng này để khớp chiều cao văn bản, nhưng chức năng này sẽ tách rời các văn bản và sẽ khó chỉnh sửa lại, vì vậy chúng tôi khuyến nghị sử dụng chức năng này sau khi người dùng hoàn thành việc chỉnh sửa bản vẽ.

Menu: Express > Text Tools > Adjust Character

Command Entry: TTL2

Các bước thao tác:

-    Nhập lệnh
-    Chọn đối tượng text cần chỉnh sửa chiều cao
-    Enter để hoàn thành
