Chính thức phát hành phiên bản Leapfrog 2024.1- Phần mềm mô hình địa chất, ước tính tài nguyên

Leapfrog 2024.1- những tính năng mới được cập nhật

Dưới đây là những cập nhật chính của phần mềm mô hình địa chất, ước tính tài nguyên Leapfrog 2024 phiên bản mới nhất.

•    Khả năng chạy nhiều phiên bản Leapfrog cùng lúc
•    Tích hợp với OpenGround
•    Cải thiện việc lựa chọn khoảng thạch học
•    Links hình ảnh lõi khoan từ Imago với Leapfrog
•    Tích hợp hệ thống tham chiếu tọa độ
•    Trích xuất góc dốc và phương vị từ Mesh
•    Một vài thay đổi nhỏ xác định vùng không có dữ liệu từ công cụ Vein
•    Domained Estimation (Chỉ Edge)

Chạy nhiều phiên bản hoặc dự án Leapfrog cùng một lúc trên cùng một máy tính

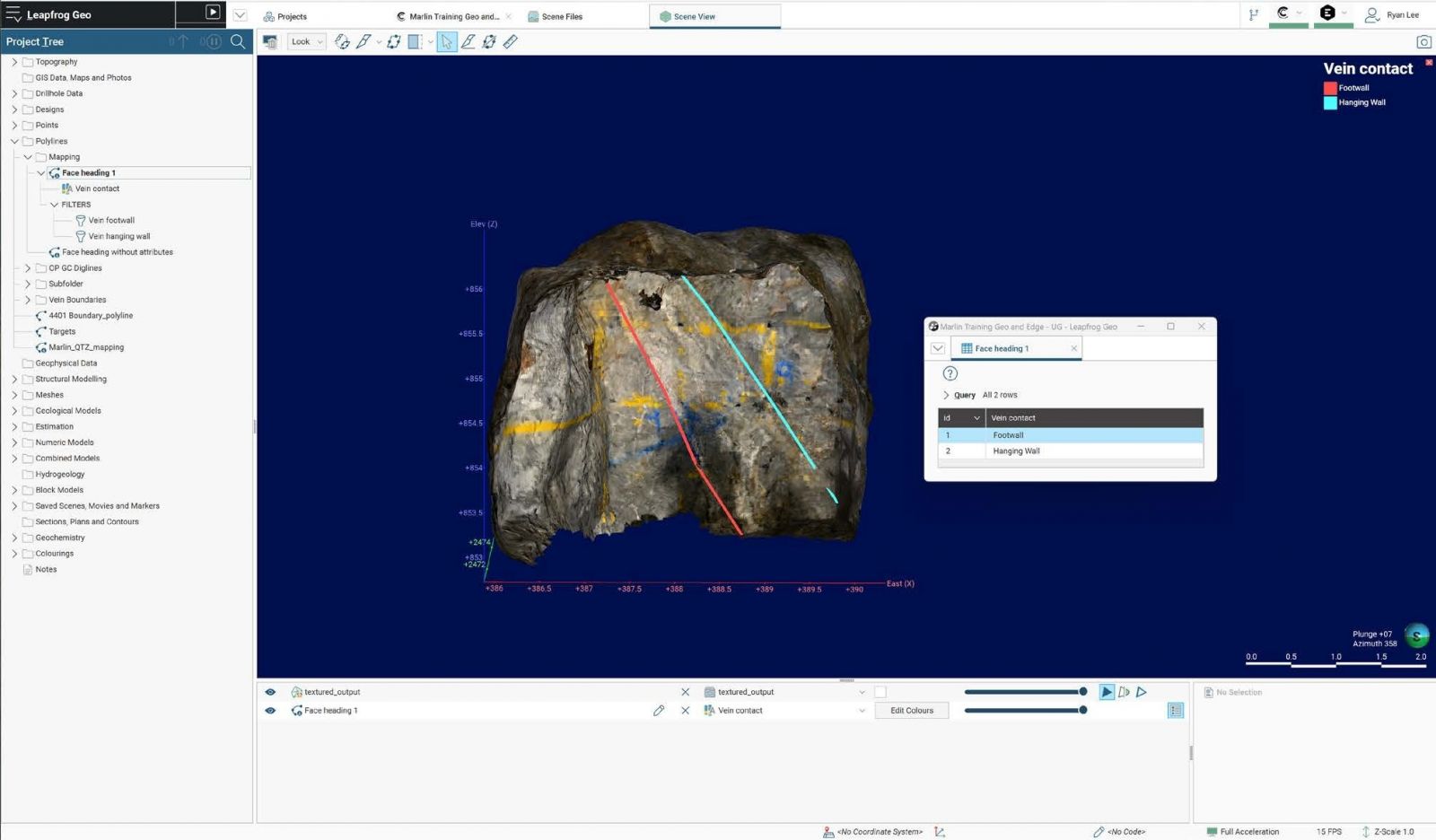

Giao diện phần mềm Leapfrog phiên bản mới nhất của năm nay

Nhiều phiên bản Leapfrog 2024.1 có thể được chạy đồng thời bởi một người dùng trên cùng một máy. Điều này cho phép linh hoạt hơn về cách làm việc; mở và xử lý một dự án trong khi vẫn đang làm việc trên một dự án khác!

Xin lưu ý, vì các phiên bản được chạy trên một máy tính duy nhất nên tốc độ xử lý và hiệu suất vẫn bị giới hạn bởi khả năng phần cứng của máy.

Dữ liệu khoan

• Tích hợp với OpenGround

OpenGround, giải pháp quản lý và báo cáo cơ sở dữ liệu địa kỹ thuật kết nối đám mây của Seequent, hiện có sẵn thông qua kết nối tích hợp trong Leapfrog Geo và Leapfrog Energy. Đối với các dự án được tạo từ nhiều các nguồn dữ liệu khoan, khả năng nhập trực tiếp từ cơ sở dữ liệu từ OpenGround.

• Interval Selection

Interval Selection là là bước quan trọng trong việc tạo dữ liệu mô hình . Giờ đây bạn có thể nhập các chỉnh sửa Interval Selection cho phép bạn và nhóm của mình chia sẻ lựa chọn Interval Selection giữa các dự án và mô hình với cùng một bộ Interval Selection mới nhất. Có thể nhập các chỉnh sửa bằng một trong ba tùy chọn sau:

•    Nhập các chỉnh sửa mới và xóa tất cả các chỉnh sửa hiện có.

•    Nhập các chỉnh sửa mới, hợp nhất các chỉnh sửa mới với các chỉnh sửa hiện có và ghi đè lên bất kỳ chỉnh sửa hiện có nào có hole_id, và to nằm trong cả existing và new với thạch học mới

•    Nhập các chỉnh sửa mới, hợp nhất các chỉnh sửa mới với các chỉnh sửa hiện có và giữ nguyên bất kỳ chỉnh sửa hiện có nào có hole_id, và to trong cả hai hiện có và mới và bỏ qua bản chỉnh sửa mới.

Nếu bất kỳ chỉnh sửa nào bị từ chối hoặc bỏ qua, ví dụ, khi sử dụng chiến lược hợp nhất 'giữ nguyên hiện tại', các chỉnh sửa này sẽ được ghi vào tệp và bạn sẽ được thông báo qua hộp thoại thông tin có liên kết có thể nhấp để truy cập tệp.

Trước đây, bạn chỉ có thể chọn toàn bộ các khoảng thạch học khi chúng cùng là loại thạch học. Để chọn các khoảng nhỏ hơn điều này rất phức tạp. Một cải tiến bổ sung cho chức năng chọn Interval Selection có nghĩa là bạn có thể chọn các khoảng thạch học riêng lẻ ngay cả khi chúng có cùng là loại thạch học trên cùng một khoảng thạch học liền kề. Chức năng mới này cung cấp cho bạn sự linh hoạt hơn nhiều để tạo ra các lựa chọn khoảng thạch học người dùng yêu cầu.

Links hình ảnh lõi khoan từ Imago với Leapfrog

Với Imago hiện hỗ trợ Seequent ID, cả hai ứng dụng đều có chung một nhà cung cấp giấy phép, nghĩa là giờ đây có thể tích hợp mượt mà hơn. Leapfrog có thể đưa ra yêu cầu và nhận thông tin có liên quan hơn nhiều đến bạn, người dùng. Ví dụ, thay vì phải chọn từ 15 loại hình ảnh, chỉ những loại bạn đã định cấu hình trong Imago mới xuất hiện trong danh sách này.

Và, thay vì phải nhập thủ công tên Không gian làm việc và Bộ dữ liệu, các menu thả xuống sẽ được điền sẵn danh sách các mục có liên quan để lựa chọn. Những hiệu quả này có nghĩa là ít có khả năng xảy ra lỗi của con người hơn; không còn lỗi chính tả khiến bạn phải lùi lại một bước trong quy trình làm việc và không còn phải nhớ tên chính xác của các mục nữa.

Tích hợp hệ thống tham chiếu tọa độ

Trong Leapfrog 2024.1, cung cấp thêm thông tin về Hệ thống tham chiếu tọa độ (CRS) của dự án của bạn. Được hưởng lợi từ việc xử lý dữ liệu được cải thiện và cung cấp thông tin CRS rõ ràng hơn và hữu ích hơn khi truyền dữ liệu.

Các tùy chọn CRS mới bao gồm mã Unspecified, EPSG và ESRI, cũng như các tùy chọn Well-Known Text (WKT). Đối với các mã ESRI/EPSG cụ thể, khi có sẵn, có thể điều chỉnh biến đổi dữ liệu cục bộ của hệ tọa độ được chiếu.

Polylines với Thuộc tính

Leapfrog 2024.1 hiện có thể hỗ trợ việc gán polylines. Khả năng nhập và thiết lập các loại dữ liệu thuộc tính khác nhau như danh mục, văn bản, số, ngày và dấu thời gian sẽ cho phép nhiều cách sử dụng và cơ hội mô hình hóa mới mà trước đây không thể thực hiện được.

Dữ liệu được gán có thể được nhập bằng định dạng tệp *.csv và các thuộc tính danh mục có thể được tạo trong chính Leapfrog. Các thuộc tính có thể được trực quan hóa trong cảnh 3D cũng như trong bảng và tất cả chỉnh sửa hình học polyline đều được duy trì. Bạn có thể tạo các bộ lọc truy vấn dựa trên các thuộc tính polyline và sử dụng các bộ lọc truy vấn này trên bất kỳ đối tượng nào trong Leapfrog nơi polyline là đầu vào.

Thuộc tính polyline cũng được duy trì khi một polyline được chuyển đổi thành một đường GIS và ngược lại. Việc chỉnh sửa các thuộc tính đã nhập hiện không được hỗ trợ, tuy nhiên, giai đoạn đầu tiên này đã đặt nền tảng cho sự phát triển hơn nữa. Tương tự như vậy, trong khi các thuộc tính hiện phải áp dụng cho toàn bộ đường polyline, các thuộc tính khác (nodes và segments) có thể được phát triển trong các phiên bản tương lai

Một thay đổi đáng kể, mang lại lợi ích cho quy trình lập bản đồ, mô hình hóa và phân loại.

Mesh

• Trích xuất góc cắm và phương vị từ Mesh

Quy trình làm việc “Extract Structural Data” mới tạo ra phép đo cấu trúc (góc dốc và phương vị) cho mọi tam giác trong lưới, trực tiếp. Điều này loại bỏ nhu cầu trích xuất vertices trước và sau đó là “Estimate Structural Data” (lưu ý rằng chức năng “Estimate Structural Data”hiện có vẫn được giữ nguyên).

Tùy chọn mới khả dụng trên hầu hết các lưới trong Project tree. Một tùy chọn đã được cung cấp để loại trừ các tam giác chạm vào ranh giới của bề mặt, để tránh làm sai lệch đầu ra với các tam giác biên nhỏ. Dữ liệu được trích xuất có thể được xem như các đĩa cấu trúc hoặc được sử dụng trong stereonet analysis.

Xin lưu ý, Việc trích xuất các số liệu cấu trúc từ các lưới (meshes) có hơn 250.000 tam giác đang bị giới hạn. Lý do là vì quá trình ghi thông tin vào cơ sở dữ liệu mất quá nhiều thời gian. Tuy nhiên, việc này có thể được cải thiện hoặc thay đổi trong các phiên bản tương lai.

• Vein Modelling

Một cập nhật nhỏ nhưng quan trọng đối với công cụ mô hình hóa mạch quặng

Pinch Out on Completely Empty Traces liên quan đến việc có tạo ra các vết pinch out cho các lỗ khoan mà không có dữ liệu về thạch học nào được ghi lại, không phải mạch. Để minh họa hiệu ứng của thiết lập này, chúng ta có một tập dữ liệu có bốn dấu vết khoan không có dữ liệu. Khi Pinch Out on Completely Empty Traces được chọn, tĩnh mạch không bị kẹp ra ở nơi không có các đoạn tĩnh mạch thực tế.

Don’t pinch out on empty intersections in logged holes:Việc thạch học đã ghi có 'cắt' bề mặt Vách và/hoặc trụ hay không được xác định bởi tham số khoảng cách

Một lần nữa, chúng ta có một tập dữ liệu nhân tạo để minh họa hiệu ứng của thiết lập này. Ở đây có hai lỗ khoan (A và B) không chứa thành phần đá mạch; tuy nhiên, chúng chứa các thành phần đá khác và do đó được coi là đã ghi nhật ký. Một cắt lát 2D và do đó các đường (C) cho thấy nơi bề mặt vách và trụ của mạch giao nhau với mỗi lỗ khoan . Chúng ta có thể thấy rằng A có một khoảng ghi nhật ký tiếp xúc trực tiếp với bề mặt vách, trong khi khoảng ghi nhật ký (D) trong lỗ khoan B khá xa so với bề mặt trụ:

Chỉ bật cài đặt Pinch out sẽ tạo ra các điểm pinch out tại vị trí cả hai lỗ khoan giao nhau với mạch, đúng như mong đợi:

Bật Don’t pinch out on empty intersections in logged holes sẽ khiến mạch quặng kẹp ra tại nơi nó không giao với lỗ khoan A, nhưng nó kẹp đối với lỗ khoan B:

Điều này là do khoảng cách trong lỗ khoan B nằm ngoài khoảng cách đã chỉ định và do đó giao điểm giữa mạch quặng và lỗ khoan B được coi là trống.

Việc tăng giá trị khoảng cách cũng dẫn đến việc mạch quặng bỏ trống lại ở nơi nó giao với lỗ khoan B:

Domained Estimation (Edge only)

• Báo cáo tham số ước tính

Việc chỉnh sửa các tham số ước tính đã được cải thiện đáng kể, với việc giới thiệu 'bảng chỉnh sửa' bên phải trực quan hơn và cho phép chỉnh sửa đồng thời nhiều tham số trên nhiều đối tượng. Các tham số được thay đổi dễ hàng thông qua bảng này mà không phải thực hiện qua các tab như trước đây.

• Nhật ký thay đổi ước tính

Nhật ký thay đổi ước tính mới cho phép người dùng xem hồ sơ về tất cả các chỉnh sửa được thực hiện đối với các tham số trong đối tượng Ước tính theo miền và Ước tính; ghi lại tất cả các hành động tạo, chỉnh sửa, xóa và đổi tên của tất cả người dùng trên từng dự án.

• Giao diện người dùng và tương tác

Hộp thoại chọn đối tượng mới hiện thay thế các danh sách thả xuống lớn, giúp việc định vị và chọn các mục từ cây dự án trực quan và nhanh hơn. Thay vì phải sử dụng các phím tắt, chẳng hạn như Shift + < để thu gọn danh sách, giờ đây bạn sẽ thấy hộp thoại cho phép bạn thu gọn tất cả, mở rộng tất cả và lọc cây dự án. Tính năng lọc thông minh và phản hồi khi bạn nhập, do đó bạn có thể nhanh chóng xác định các mục quan tâm. Bạn có thể chọn thu gọn hay mở rộng danh sách theo mặc định.

Để biết thông tin chi tiết, bạn có thể tìm thấy ghi chú phát hành đầy đủ tại đây
