Chọn đối tượng dễ dàng và hiệu quả hơn bằng Lasso trên enjiCAD

Chọn đối tượng là một trong việc quan trọng khi sử dụng phần mềm CAD. Chúng ta có thể nhấp vào một đối tượng hoặc cửa sổ để chọn nhiều đối tượng, nhưng khi bản vẽ trở nên phức tạp, chúng ta sẽ cần các phương pháp khác để chọn đối tượng dễ dàng và hiệu quả hơn. Trong bài viết dưới đây, chúng tôi sẽ hướng dẫn phương pháp Lasso trong phần mềm enjiCAD.

enjiCAD là phần mềm thay thế CAD dành cho người Việt, do Công ty CP Công nghệ và tư vấn CIC phát triển. Trong bài viết này, đội ngũ kỹ thuật của Công ty CIC sẽ hướng dẫn cách sử dụng lựa chọn Lasso trên phần mềm enjiCAD. Mời các bạn cùng theo dõi.

Lasso Selection là gì?

Lựa chọn Lasso là một trong những phương pháp khác có sẵn giúp việc lựa chọn đối tượng dễ dàng và hiệu quả hơn. Lựa chọn Lasso cho phép người dùng tạo một cửa sổ có hình dạng không đều hoặc  lựa chọn các đối tượng giao nhau.

Làm thế nào để sử dụng lựa chọn lasso?

Để sử dụng lựa chọn lasso, chỉ cần giữ nút chuột trong khi kéo chuột để chọn một vùng nhằm tạo hình dạng tự do. Khi bạn nhả nút chuột, lựa chọn lasso sẽ hoàn tất.

Làm thế nào để bật, tắt lựa chọn lasso ?

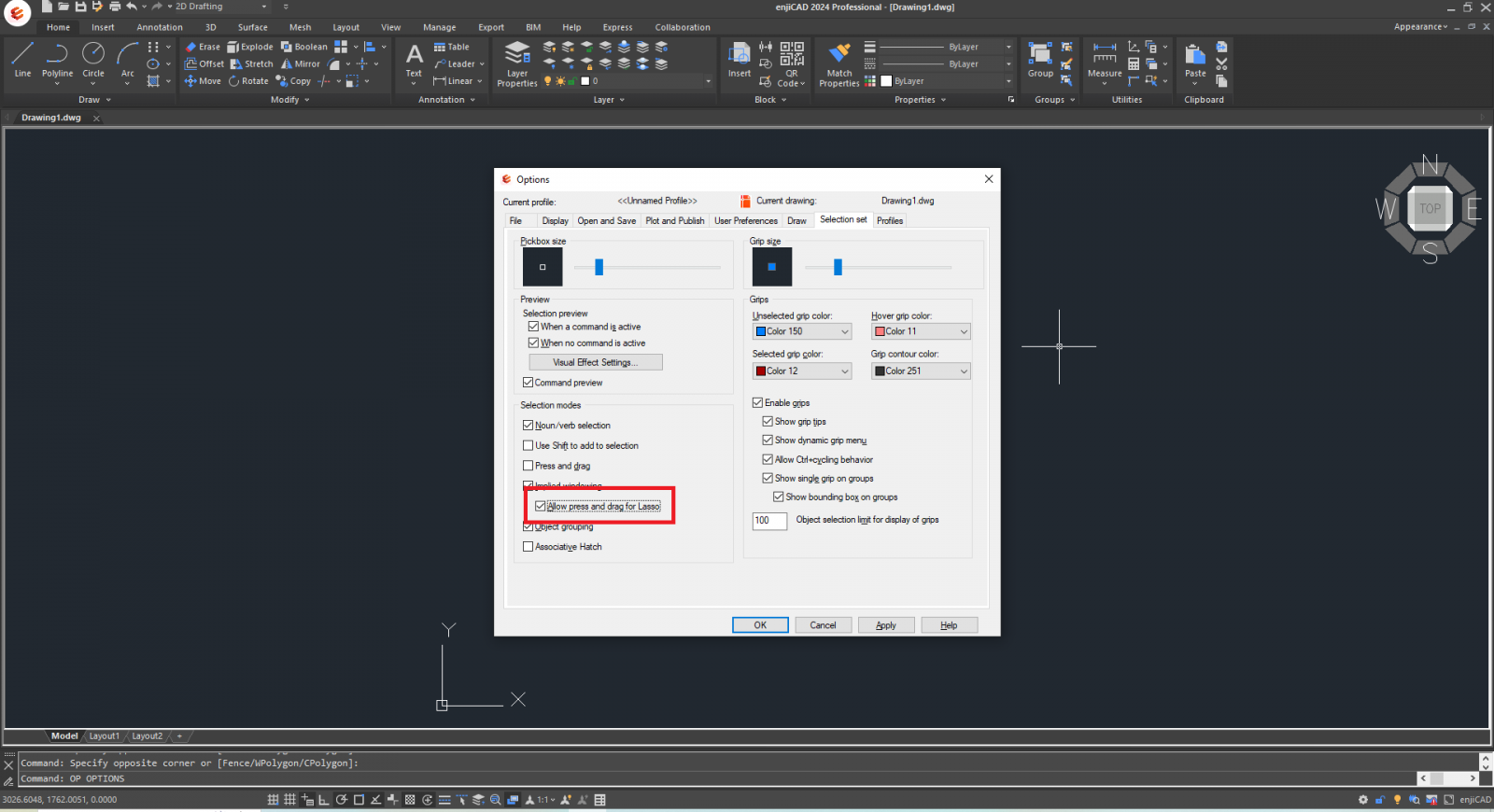

Có thể bật, tắt lựa chọn lasso bằng cách chọn “Cho phép nhấn và kéo cho Lasso” trong hộp thoại option, chọn tab selection set , hiển thị như hình bên dưới:

Cách chuyển qua các chế độ lựa chọn lasso

Lựa chọn Lasso cung cấp ba chế độ: cửa sổ, cửa sổ cắt ngang và hàng rào. Người dùng có thể nhấn phím cách để chuyển qua các chế độ Lasso.

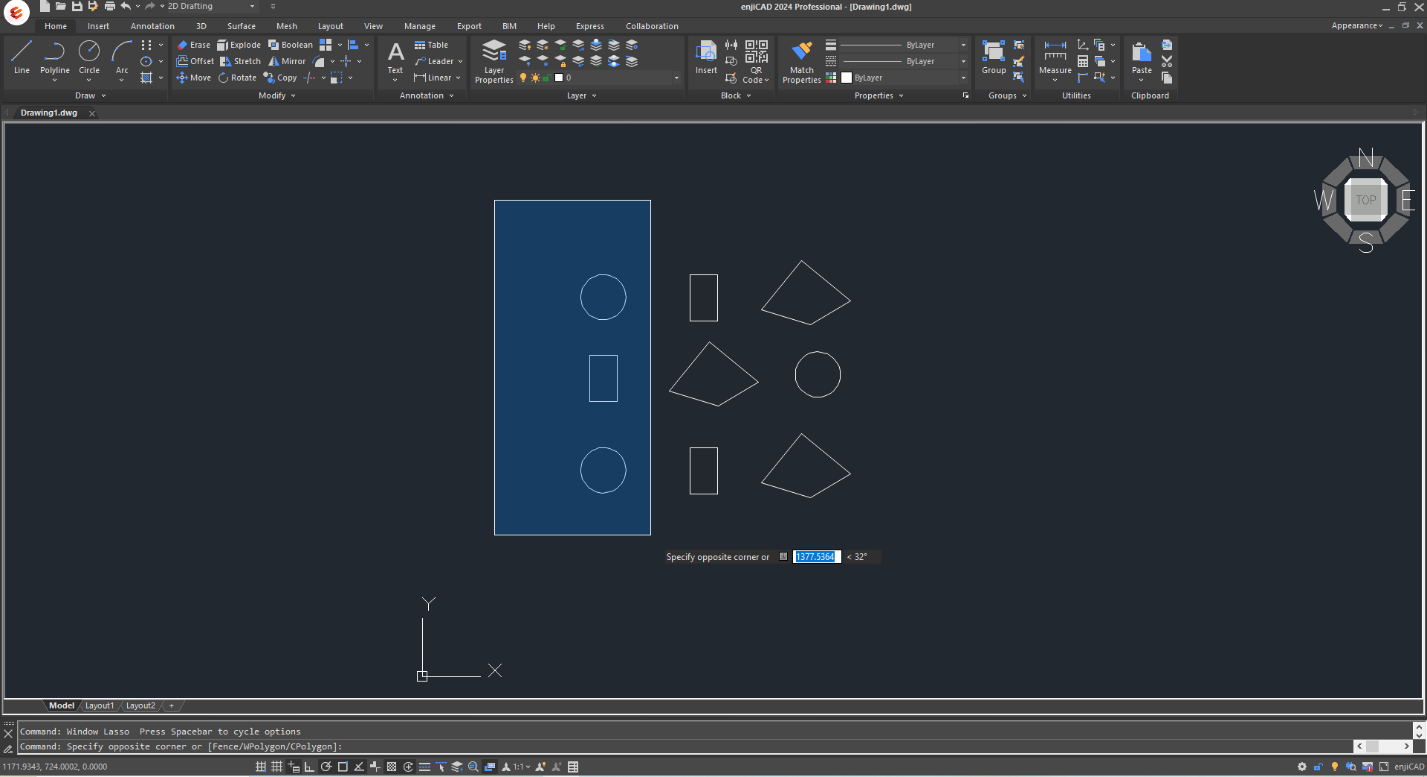

* Lựa chọn cửa sổ Lasso

Giữ nút chuột và kéo chuột từ trái sang phải, chỉ những đối tượng nằm hoàn toàn trong vùng chọn mới được chọn.

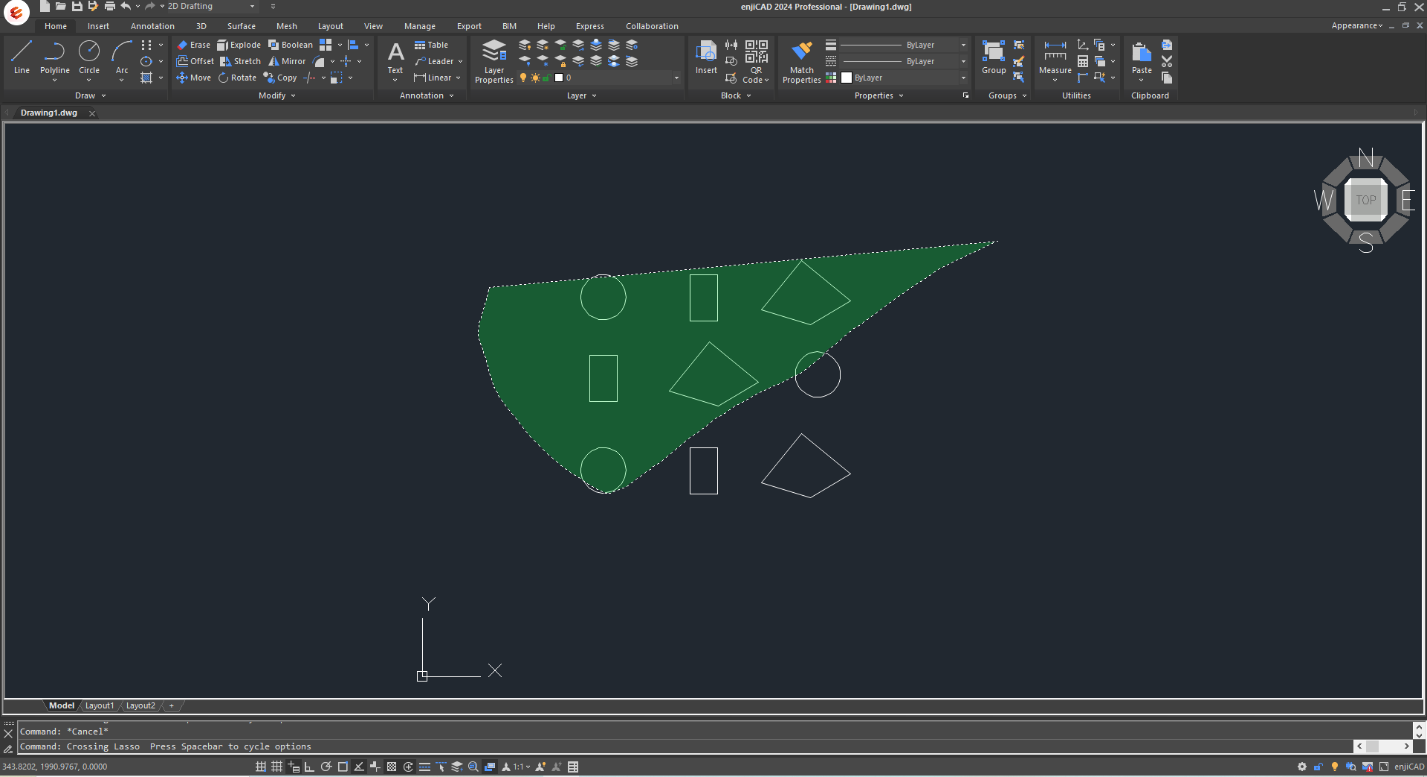

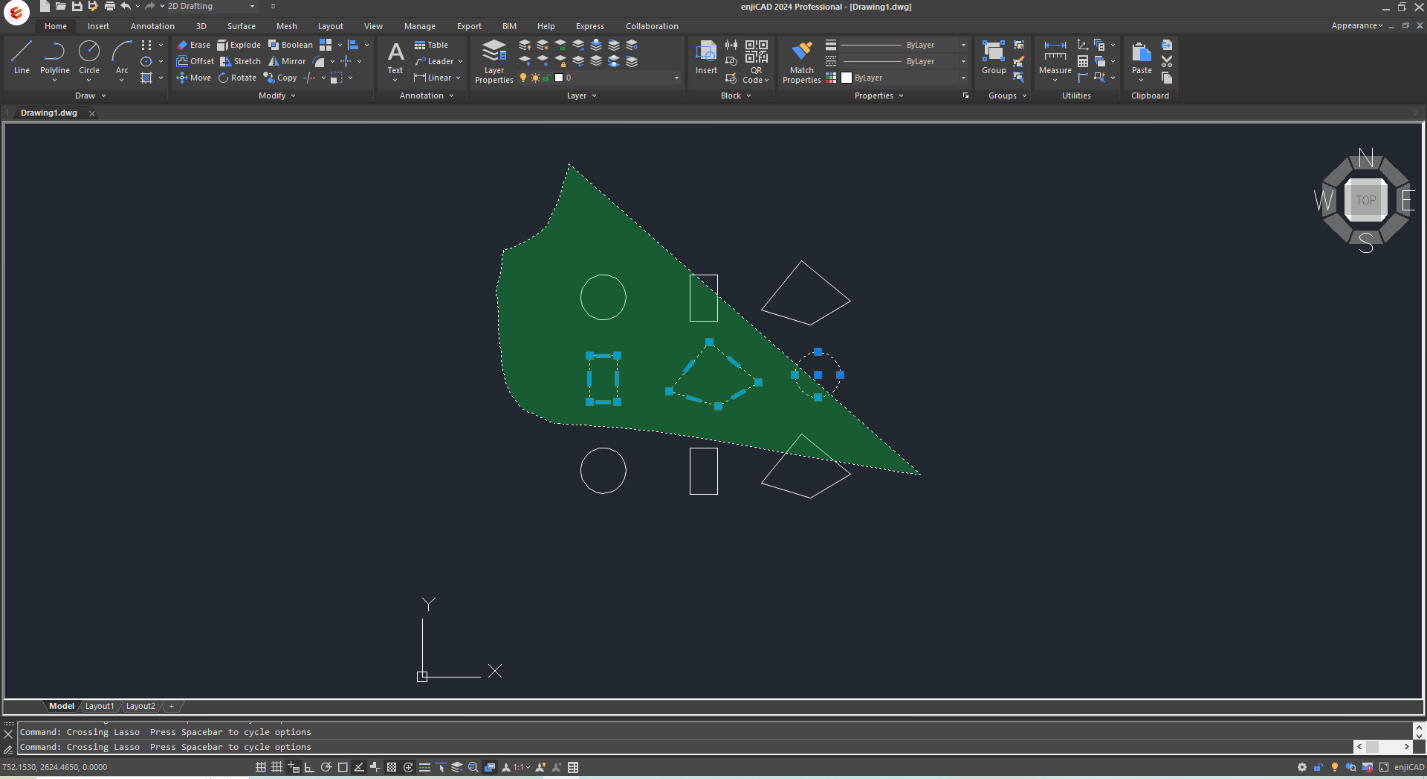

* Lựa chọn lasso chéo

Giữ nút chuột và kéo chuột từ phải sang trái, các đối tượng nằm trong và bị cắt bởi vùng chọn sẽ được chọn

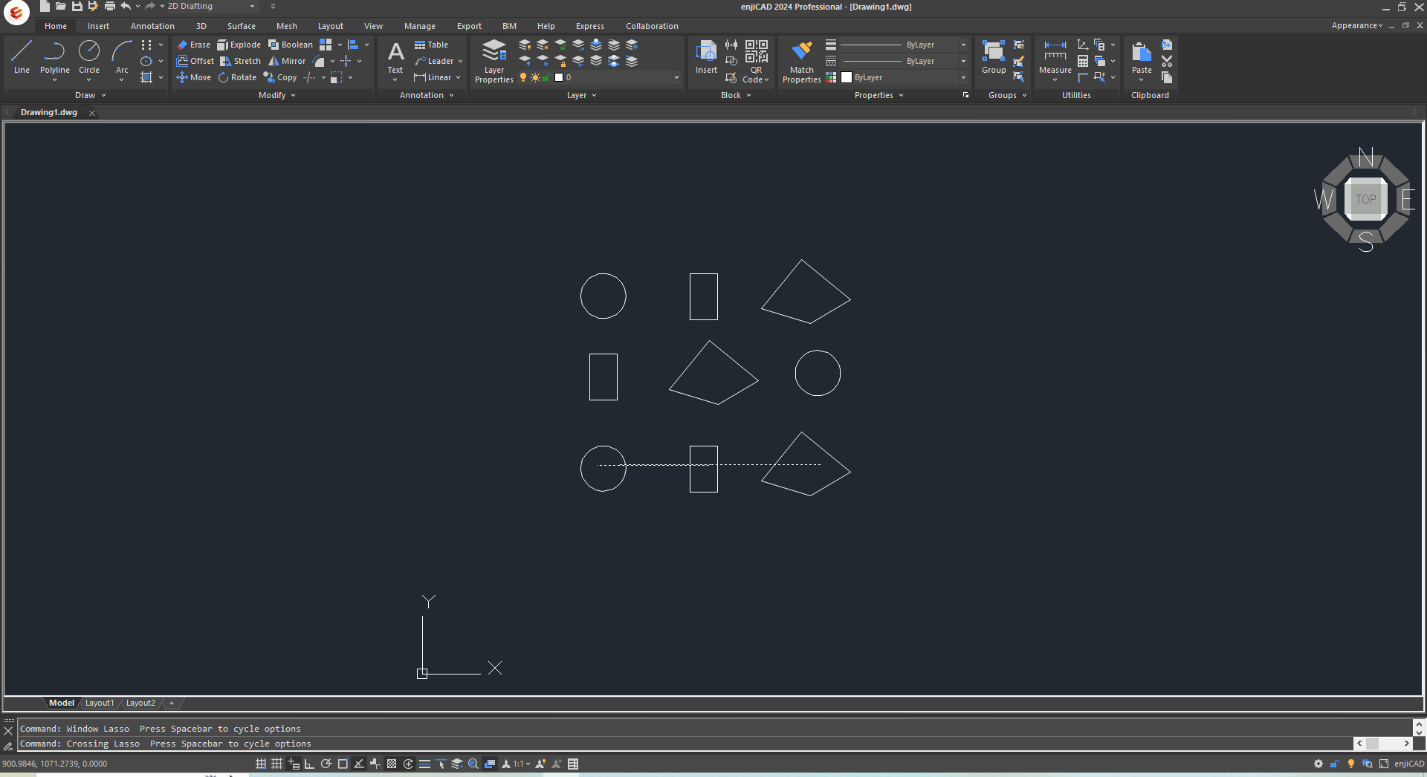

* Lựa chọn lasso hàng rào

Khi người dùng chỉ định điểm để xác định hàng rào, các đối tượng đi qua hàng rào sẽ được chọn.

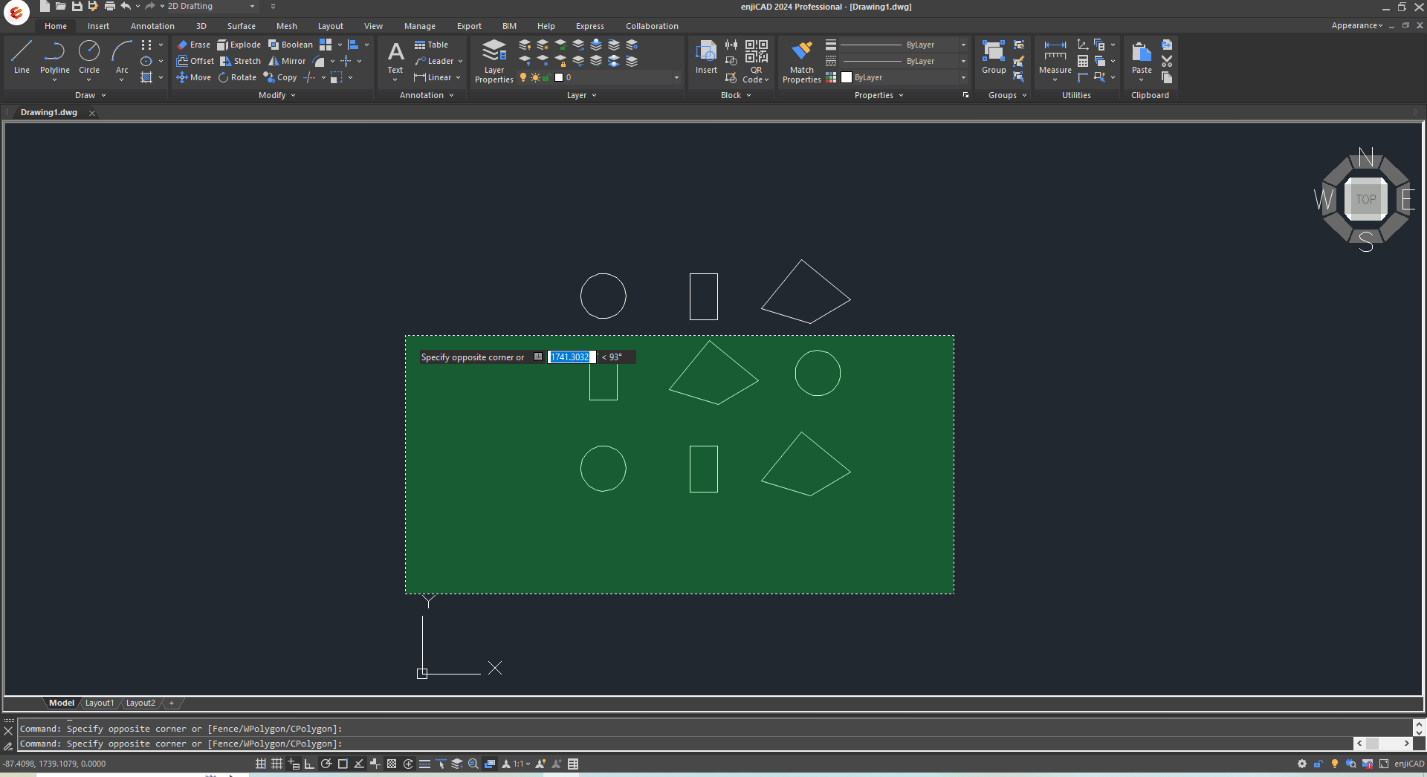

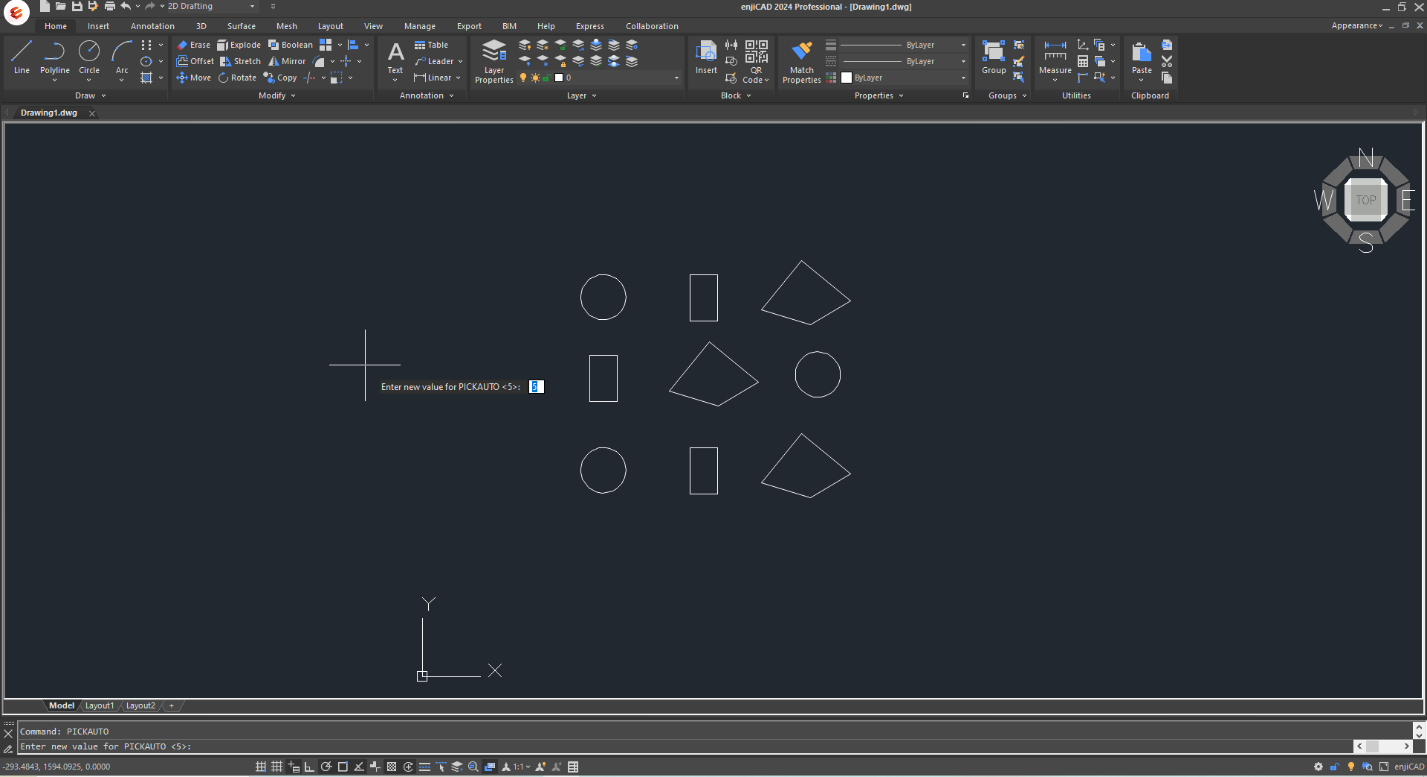

Ngoài ra biến hệ thống PICKAUTO  cũng có thể được sử dụng để kiểm soát cửa sổ tự động khi chọn đối tượng.

Giá trị ban đầu là 5, hãy set bằng 1 nếu bạn bắt đầu chọn cửa sổ hoặc chọn chéo khi nhấp chuột.
