Chức năng CAD trong Allplan

Allplan là phần mềm BIM hiếm hoi được công nhận về mặt triển khai tốt nhất bản vẽ 2D (all in one). Allplan kết hợp các công cụ mạnh mẽ dùng để tạo bản vẽ 2D chứa các yếu tố CAD cần thiết. Điểm mạnh của Allplan nằm ở độ tin cậy và chính xác khi triển khai bản vẽ. Phần mềm cung cấp nhiều công cụ vẽ đối tượng 2D và các khối hình học 3D một cách dễ dàng.

Không chỉ thể hiện tốt trong thao tác xuất bản vẽ, Allplan còn là công cụ làm việc tốt với tính năng CAD trong quá trình xây dựng mô hình và triển khai bản vẽ kết cấu.

Thực tế cách làm việc của Allplan đi từ việc xây dựng mô hình từ bản vẽ CAD 2D với các mặt bằng công trình và cao độ mặt đứng, sau đó mô hình sẽ được tạo lập song song trong quá trình xây dựng bản vẽ.

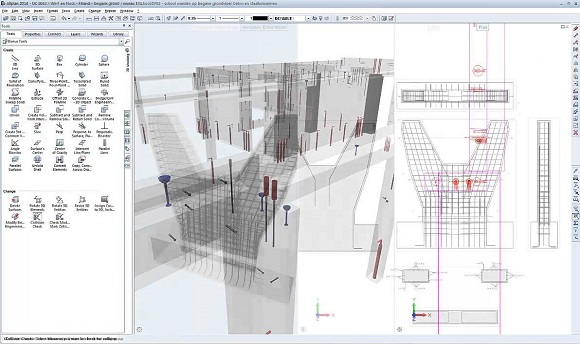

Trong giao diện làm việc của Allplan, các view nhìn có thể tùy chọn hiển thị (view 3D, view 2D mặt đứng, view 2D mặt bằng).





Các kỹ sư sẽ làm việc chủ yếu trên bản vẽ 2D với các công cụ làm việc tương đối cơ bản, dễ hình dung như khi làm việc trên AutoCAD. Các công cụ vẽ nhanh cũng được chuẩn hóa dễ dàng để thao tác.

Bên cạnh việc sử dụng bản vẽ 2D để thể hiện các chi tiết về kiến trúc, việc triển khai bản vẽ kết cấu trên Allplan cũng rất nhanh và thuận tiện. Dựa trên dữ liệu tính toán kết cấu, kỹ sư dễ dàng tạo phác thảo về thép (phác thép), phục vụ cho việc triển khai bản vẽ cốt thép nhanh chóng và chính xác thay vì thao tác trên tệp pdf. Sự phối hợp làm việc, thể hiện bản vẽ về mặt 2D và quản lí chi tiết trên mô hình 3D giúp cho việc thể hiện chi tiết thép có độ chính xác cao, điều mà các phần mềm CAD thông thường chưa làm được.





Thêm một điểm nổi trội, với các công cụ tự động được thiết lập khi sử dụng phần mềm, kỹ sư có thể nhanh chóng lấy được các mặt cắt, chi tiết cắt cần thể hiện của các đối tượng mà không cần mất thời gian vẽ lại các chi tiết cắt. Các thành phần được thể hiện trên đối tượng, từ Nét vẽ, Dim, Hack,… cũng được thiết lập nhanh chóng và theo quy chuẩn thiết kế chung (các kỹ sư có thể tùy chỉnh phù hợp).

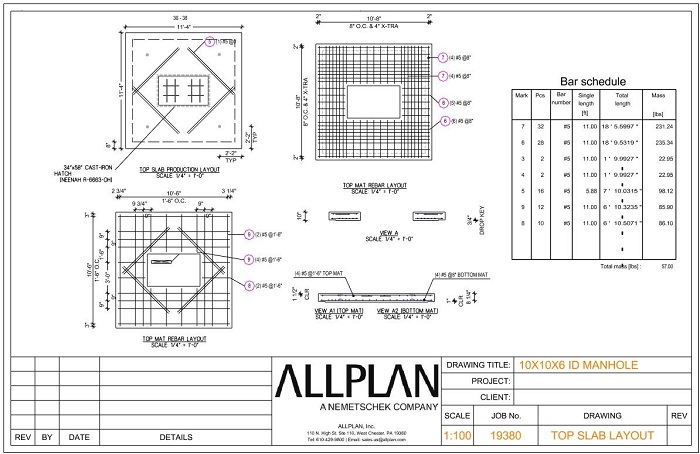

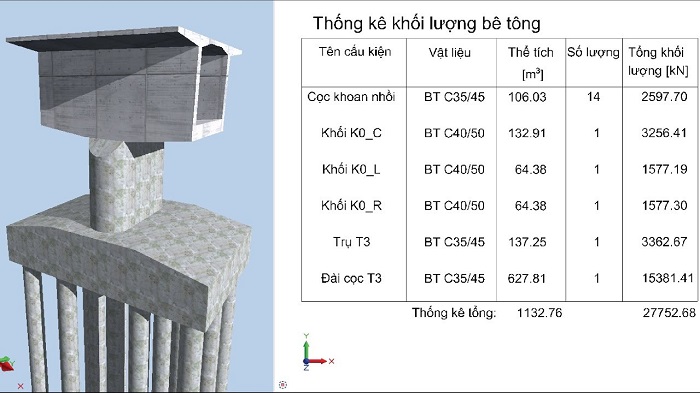

Công cụ thống kê cốt thép là tự động. Việc thể hiện bảng thống kê cũng rất thuận tiện và chính xác. Với bảng thống kê được tạo dựng tự động, khối  lượng cốt thép được quản lý thông minh, tùy chỉnh bảng thống kê theo mục đích thể hiện bản vẽ, theo đường kính, theo khối lượng, theo chủng loại,… Dữ liệu thống kê trong bảng thống kê sẽ tự động cập nhật khi có sự thay đổi chi tiết, bố trí trên bản vẽ và mô hình.





Chức năng được đánh giá cao trong Allplan so với các phần mềm BIM khác là trình xem và xuất bản vẽ 2D. Tương tự như CAD, bản vẽ sẽ được chuyển sang môi trường layout để điều chỉnh và in ấn một cách rất dễ dàng. Bản vẽ 2D xuất ra từ Allplan có thể được sử dụng trực tiếp trong hồ sơ bản vẽ của các công trình.
