Luyện tập vẽ CAD 2D từ cơ bản tới nâng cao cho người mới bắt đầu

Đối với những bạn đang bắt đầu làm quen với phần mềm CAD 2D sẽ gặp bỡ ngỡ khi không biết phải bắt đầu từ đâu và như thế nào. Những bài vẽ cơ bản dưới đây sẽ giúp các bạn làm quen với các câu lệnh thiết kế từ dễ tới nâng cao, làm quen với giao diện cũng như cách thao tác tạo hình cơ bản. Bài luyện tập sau đây có thể được sử dụng như một bài tập xây dựng căn bản, phù hợp với những bạn mới làm quen với CAD hoặc muốn luyện tập thêm kỹ năng đều có thể tham khảo.

CAD là phần mềm hỗ trợ vẽ kỹ thuật trên máy tính, một công cụ hỗ trợ hình thành, thiết kế, trình bày, xử lý các bản vẽ kỹ thuật. Ngày nay phần mềm CAD đã trở thành một phần không thể thiếu trong việc thiết kế, hình thành các bản vẽ 2D. Khi ứng dụng tốt CAD, khả năng hoàn thành công việc của bạn nhanh hơn gấp vài lần đến vài chục lần, thậm chí có trường hợp nhanh hơn gấp cả trăm lần. Vì CAD là công cụ hỗ trợ vẽ kỹ thuật, nên tất cả những ai làm về kỹ thuật, có liên quan tới bản vẽ kỹ thuật đều cần học CAD.



Trước khi vào bài thực hành các bạn có thể tham khảo các tính năng câu lệnh thiết kế cơ bản 2D qua link sau: Danh sách các lệnh cơ bản trong phần mềm CAD – Chi tiết cách sử dụng các lệnh và phím tắt thông dụng hiện nay



Các bước thực hiện:

• Mở phần mềm CAD và bản vẽ mới
• Setting lại bản vẽ với đơn vị là milimet bằng lệnh UNITS
• Thực hiện vẽ lại các hình vẽ dưới đây



Bài tập luyện tập:

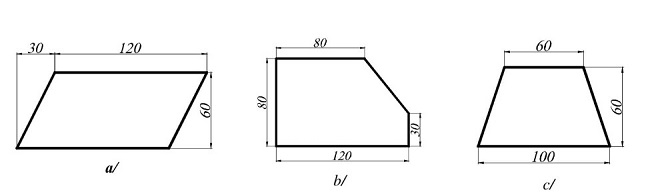

1. Sử dụng lệnh Line hoàn thành các hình vẽ sau đây



Lưu ý: vẽ đúng kích thước đã ghi chú trong hình









2. Sử dụng lệnh Polygon vẽ các hình sau

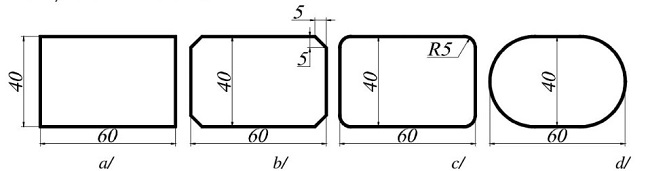

3. Sử dụng lệnh Rectangle vẽ các hình sau

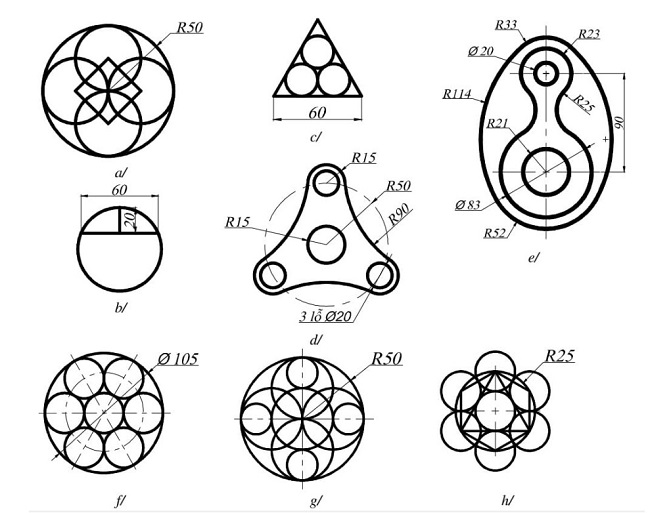

4. Sử dụng lệnh Circle vẽ các hình sau





5. Sử dụng kết hợp bắt điểm vẽ các hình sau

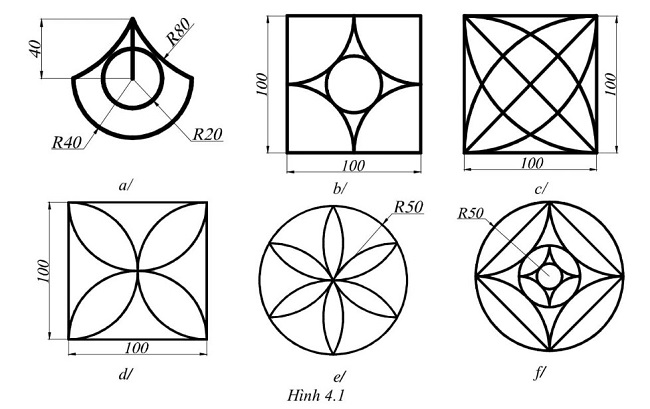

6. Sử dụng lệnh kết hợp Arc và các lệnh đã học vẽ các hình sau





7. Sử dụng kết hợp Pline vẽ các hình sau đây









8. Cuối cùng hãy kết hợp các lệnh linh hoạt vẽ các hình dưới đây

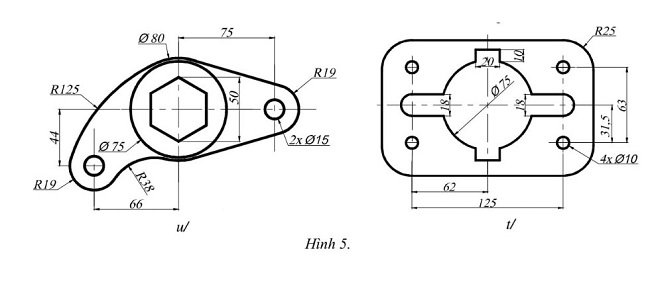

9. Kết hợp các lệnh hiệu chỉnh Offset, Trim, Extend, Fillet… và các lệnh 2D vẽ các hình sau











10. Kết hợp các lệnh vẽ 2D và Hatch vẽ lại các hình sau







Những bài tập ở trên đi từ mức độ cơ bản tới nâng cao, kết hợp đa dạng các câu lệnh thiết kế khác nhau, các bạn sẽ cần kết hợp linh hoạt sao cho đạt tốc độ và hiệu quả tốt nhất nhé. Ngoài ra, có thể thực hành lại một đến hai lần để quen và thuộc nhóm lệnh cũng như hình thành phản xạ thiết kế.

Hãy chờ đón những bài viết tiếp theo của CIC với nhiều hơn nữa những bài học hữu ích. Chúc các bạn thành công!
