Mô Hình Hóa Chi Tiết Nhanh Chóng và Trực Quan với IDEA StatiCa Detail (Phiên Bản 24.1)

IDEA StatiCa Detail mang đến giải pháp mô hình hóa chi tiết kết cấu vượt trội, kết hợp giữa tốc độ, sự trực quan và độ chính xác cao. Với phiên bản 24.1, người dùng có thể dễ dàng tạo ra các mô hình chi tiết phức tạp một cách nhanh chóng, đồng thời đảm bảo kết quả phân tích đáng tin cậy. Bài viết này sẽ đi sâu vào các tính năng nổi bật giúp tối ưu hóa quy trình thiết kế, từ thư viện mẫu đa dạng đến tính năng điều chỉnh độ cứng cho các điểm gia cường.  linh hoạt với độ cứng xác định.

Thư Viện Mẫu Chi Tiết Toàn Diện

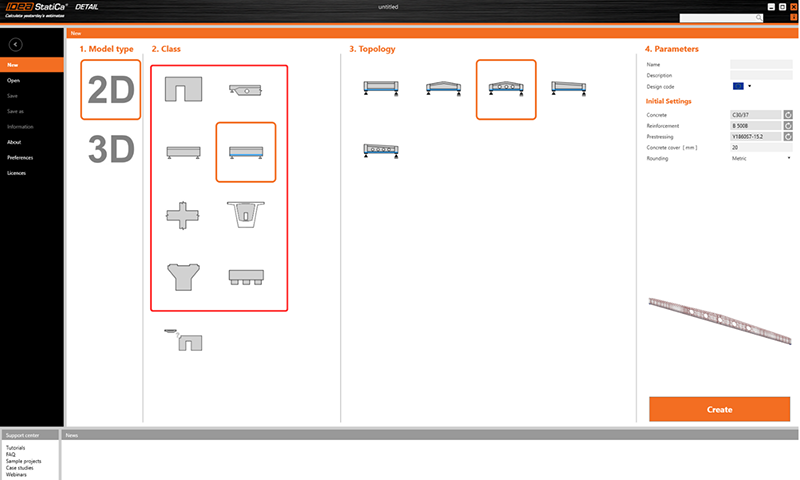

Phiên bản IDEA STATICA Detail 24.1 giới thiệu thư viện mẫu 2D Detail mở rộng, đơn giản hóa quá trình thiết kế các cấu kiện bê tông với vùng không liên tục. Thư viện này không chỉ hỗ trợ thiết kế hiệu quả mà còn truyền cảm hứng sáng tạo thông qua các ví dụ thiết kế đa dạng. Các mẫu này được phát triển theo tiêu chuẩn Eurocode, đảm bảo tính ứng dụng cao.

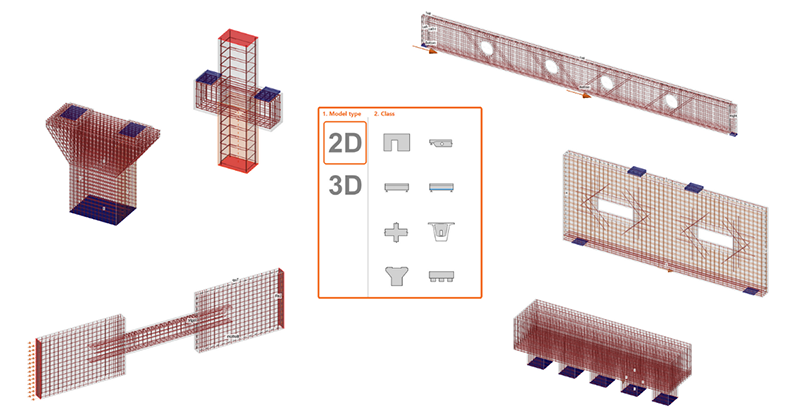

Các loại cấu kiện được hỗ trợ:

• Tường (Walls)
• Đầu dầm (Beam cut-offs)
• Dầm bê tông cốt thép (Reinforced concrete beams)
• Dầm bê tông dự ứng lực (Prestressed concrete beams)
• Liên kết khung (Frame joints)
• Mặt sàn (Diaphragms)
• Đầu cột (Pier caps)
• Móng (Foundations)
• Cấu kiện tổng quát (General)

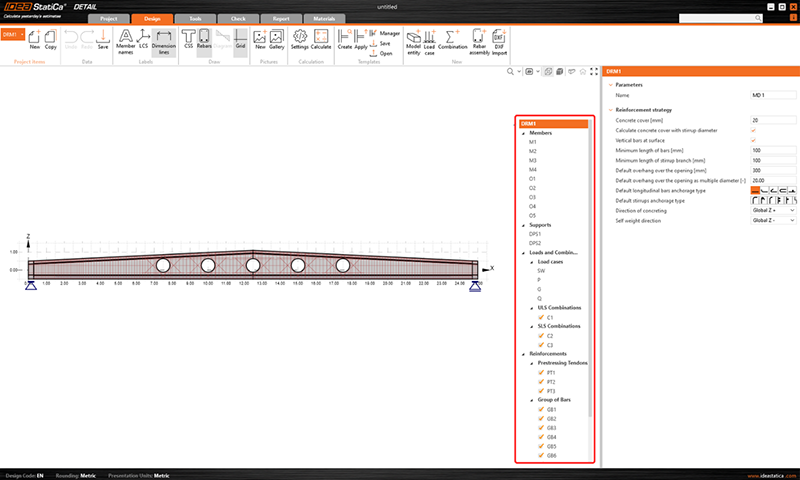

Mỗi loại cấu kiện đi kèm nhiều tùy chọn, cho phép người dùng mở và điều chỉnh theo yêu cầu cụ thể. Ngoài ra, người dùng có thể sao chép cài đặt từ các mẫu cho các trường hợp khác. Mô hình mẫu luôn được tạo sẵn với đầy đủ cốt thép, các trường hợp tải trọng và tổ hợp cần thiết.

Các điểm gia cường linh hoạt với độ cứng xác định

Trong thực tế, tường thường được đỡ bởi các cột có độ cứng cụ thể. IDEA StatiCa Detail 24.1 bổ sung tính năng điều chỉnh độ cứng cho các điểm gia cường, giúp mô hình hóa điều kiện biên chính xác hơn.

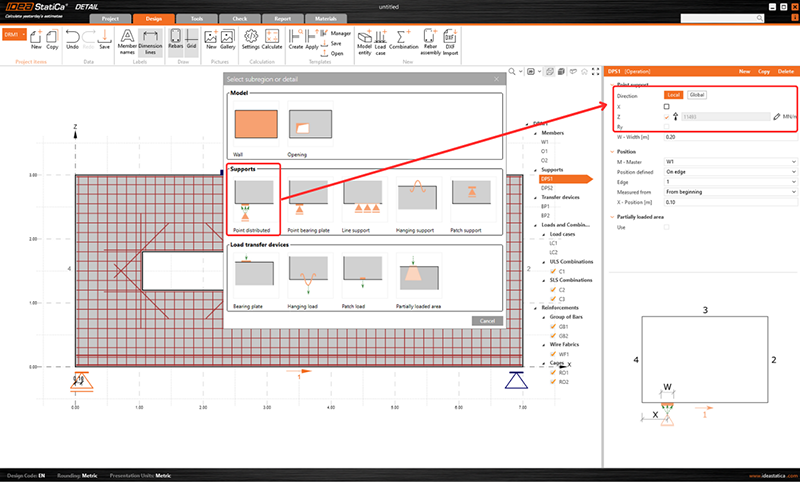

Tùy chọn thiết lập độ cứng cho các điểm gia cường có thể được tìm thấy trong thực thể "Point Distributed Support" và chỉ khả dụng khi hướng "Local" của gối được xác định.

Khi chọn hướng "Local":

• Tùy chọn xác định hành vi phi tuyến cho gối xuất hiện dưới dạng nút bật/tắt.

• Tùy chọn thiết lập độ cứng theo hướng Z được hiển thị. Mặc định là "Stiff" (cứng). Người dùng có thể chỉnh sửa và nhập giá trị độ cứng dương lớn hơn 0.

• Độ cứng chỉ có thể được xác định khi gối được đặt "On the edge" (trên cạnh). Tùy chọn này không khả dụng cho "Relative to the master point" (tương đối với điểm chủ), nơi chỉ xem xét gối cứng.

Khi chọn hướng "Global":

• Không thể xác định độ cứng.

• Tùy chọn xác định diện tích chịu tải một phần bị ẩn.

IDEA StatiCa Detail 24.1 là công cụ mạnh mẽ giúp đơn giản hóa và tối ưu hóa quy trình thiết kế chi tiết kết cấu. Với thư viện mẫu đa dạng và tính năng điều chỉnh độ cứng cho các điểm gia cường, người dùng có thể tạo ra các mô hình chính xác và hiệu quả.
