Adapt PT - Phần mềm tính toán dự ứng lực 2D

Adapt PT

ADAPT-PT/RC

Được phát triển từ 1981, ADAPT PT phần mềm thiết kế sàn và dầm bê tông dự ứng lực. Với giao diện dễ sử dụng, độ tin cậy cao và được kiểm chứng nên nó được sử dụng rộng rãi trên toàn cầu. Nó dựa trên phương pháp khung tương đương (2D) phân tích và dẫn dắt người dùng các thao tác đơn giản để mô hình và thiết kế.

Phần mềm giúp người dùng thiết kế và tối ưu nhanh để đưa ra khối lượng dự toán chính xác và đúng tiến độ trong các dự án bê tông dự ứng lực. Cốt thép một cách có lãi và đúng thời gian. Các nhà thiết kế cấu trúc đỗ xe dầm và sàn, đặc biệt, tìm ADAPT-PT / RC là giải pháp phù hợp nhất cho loại dự án của họ. Và, ADAPT-PT / RC được triển khai rộng rãi như một công cụ đào tạo cho các kỹ sư mới trong thiết kế dự ứng lực.

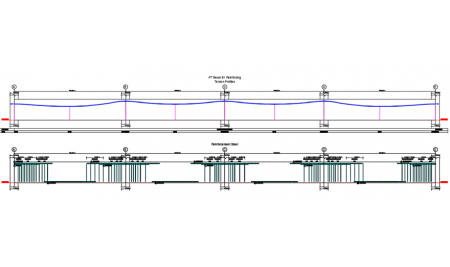

Báo cáo tóm tắt đồ họa

Tất cả các dữ liệu thiết kế quan trọng, sẵn sàng để chuyển sang bản vẽ kết cấu và đưa vào tính toán kết cấu. Tóm tắt đồ họa bao gồm:

• Độ cao của thành viên với các ngân dự ứng lực

• Cấu hình dự ứng lực, độ cao của các điểm kiểm soát và lực PT / số sợi

• Vị trí, chiều dài và số lượng thanh không được yêu cầu trên toàn bộ chiều dài thành viên

• Kết quả của thiết kế cắt một chiều hoặc đấm

• Nhận xét của nhà thiết kế

• Đầu ra DXF

Tính linh hoạt trong việc lựa chọn hình học cắt ngang làm cho phần mềm này phù hợp để thiết kế cầu dầm hộp và dầm cầu ngoài cấu trúc tòa nhà và bãi đậu xe truyền thống. ADAPT-PT nhanh chóng, dễ làm chủ và là sự lựa chọn của các kỹ sư tư vấn định hướng sản xuất trên toàn thế giới.

ADAPT-PT được cung cấp với hai phiên bản, một phiên bản giá rẻ được gọi là phiên bản Tiêu chuẩn và một phiên bản của Plus Plus. Hai chương trình giống hệt nhau ngoại trừ phiên bản Tiêu chuẩn được giới hạn ở 5 nhịp và hài công cụ đúc hẫng. Phiên bản Plus có tới 20 nhịp và hai hẫng.

ADAPT-PT là một chương trình độc lập. Nhưng, khi được sử dụng cùng với ADAPT-Builder, nó có thể nhận dữ liệu đầu vào được tạo bằng đồ họa trong môi trường Mô hình 3D của Nhà xây dựng.

Đặc trưng

• Khả năng mô hình hóa

  • Các tham số dự án được nhập bằng trình hướng dẫn thiết kế từng bước đơn giản

  • Liên kết (vữa) và dự ứng lực

  • Hệ thống sàn một chiều và hai chiều và khung dầm

  • Mặt cắt ngang nhiều chùm: hình chữ nhật, T, L và I

  • Thả mũ, thả bảng, bước trên và dưới tấm

  • Trình xem mô hình rắn 3D để xác minh trực quan hình học đầu vào

  • Nhập dữ liệu đầu vào cho dải thiết kế từ bộ chương trình ADAPT-Builder

  • Hỗ trợ nhiều cấu hình gân được neo tại các vị trí khác nhau

  • Người dùng có thể mô hình hóa cốt thép uốn và cốt thép một chiều

• Khả năng phân tích

  • Phương pháp phân tích khung tương đương hoặc khung đơn giản

  • Trợ cấp cho việc bẻ khóa trong tính toán độ võng của dầm và hệ thống sàn một chiều

  • Tính toán tổn thất dài hạn do leo, co ngót và thư giãn trong ứng suất trước

  • Tính toán ma sát và độ giãn dài

• Kiểm tra mã thiết kế và tự động

  • Tự động tạo thiết kế dự ứng lực đầu tiên được tối ưu hóa cho:

    • Phạm vi tiền nén do người dùng chỉ định

    • Giới hạn ứng suất kéo và nén cho phép

    • Phạm vi cân bằng tải do người dùng chỉ định

  • Trang tóm tắt thiết kế tương tác (Cửa sổ tái chế) cung cấp tổng quan về kết quả phân tích và cho phép tối ưu hóa nhanh chóng

  • Hiển thị đồ họa của hồ sơ gân giúp loại bỏ lỗi trong khi chỉnh sửa dự ứng lực

  • Hiển thị đồ họa mức độ căng thẳng theo giới hạn ứng suất do người dùng chỉ định trong khi chỉnh sửa dự ứng lực cho phép người dùng thấy ngay các tác động của những thay đổi trên thiết kế

  • Kiểm tra cắt chùm và cắt lỗ

  • Kiểm tra cốt thép cho các yêu cầu cường độ và tối thiểu của mã

  • Thiết kế cốt thép cho các trường hợp tải trọng bên

  • Tự động cắt giảm cốt thép uốn

• Đầu ra và báo cáo

  • Một màn hình đồ họa của mô hình cấu trúc và hồ sơ gân

  • Hiển thị đồ họa và bảng của vị trí, chiều dài và số lượng cốt thép cần thiết

  • Tùy chọn báo cáo văn bản và XLS

  • Xuất khẩu DXF của độ cao gân cho thấy CGS hoặc độ cao hỗ trợ

• Tùy chọn cấp phép

  • Mạng nhiều người dùng hoặc các phiên bản độc lập

  • Tải xuống với giấy phép mềm hoặc khóa USB linh hoạt

ADAPT-PTRC 2018 New Feature Summary Video:
