ANSYS STRUCTURE - Tối ưu hóa thiết kế sản phẩm

Phân tích kết cấu

Cho phép bạn giải quyết các vấn đề kỹ thuật kết cấu phức tạp và hỗ trợ đưa ra quyết định thiết kế tốt hơn, nhanh hơn. Sử dụng toán tử phân tích phần tử hữu hạn ( FEA) có thể tùy chỉnh và tự động hóa các giải pháp cho các vấn đề cơ học kết cấu. Có thể kết hợp với các công cụ phân tích khác để đảm bảo kết quả tốt nhất.

Được sử dụng trong các ngành công nghiệp để giúp các kỹ sư tối ưu hóa thiết kế sản phẩm và giảm chi phí thử nghiệm.

Khả năng thích ứng với mọi cấp độ kinh nghiệm.

Chất lượng cao, đáng tin cậy

Có khả năng nâng cao.

Ứng dụng:

1. Độ bền là một yêu cầu chính trong việc đánh giá hiệu suất, vòng đời và các giới hạn có thể có của sản phẩm. Tải, ứng suất nhiệt,  sức căng của bu lông, áp suất và gia tốc

• Ví dụ: phát triển các thiết bị trong nông nghiệp, mô phỏng lắp ráp, xe tải xây dựng.

2. Phân tích rung động

• Rung có thể mà một tác động phụ không mong muốn khi thiết kế sản phẩm kém hoặc môi trường mà thiêt bị thiết kế đang hoạt động. Nó tác động lớn đến độ bền, sức căng, làm giảm tuổi thọ.
• Ví dụ: Lắc, lăn, rung lắc trong bo mạch đt, trong bơm, phanh, tàu vũ trụ, rung động và âm học.

3. Phân tích nhiệt học

• Tác động của nhiệt và việc quản lý nhiệt của các thiết bị ngày càng quan trọng khi giới hạn hiệu suất tăng dần bởi nhu cầu cần có các thiết bị thiết kế nhỏ hơn, nhẹ hơn, và hiệu quả hơn.
• Ví dụ: nhiệt luyện, động cơ, thiết kế điện tử, mạch in.

4. Độ bền:

• Thiết kế ra sản phẩm có độ bền cao chính là chìa khóa để giảm chi phí và tăng độ tin cậy. việc thiết kế chính xác giúp bạn tránh được những hỏng hóc bất ngờ và chi phí bảo hành.
• Ví dụ: độ bền trong các chuyển động quay, các vị trí mỏi, phân tích mỏi.

5. Động lực học

• Một hệ thống cơ học thường được chứa các tổ hợp phức tạo của các bộ phận được kết nối với nhau: cẩn cẩu, ro bot, mô phỏng chuyển động và tianhs toán về giải pháp tiết kiệm chi phí.
• Mô phỏng sự linh hoạt của cụm chi tiết.
• Cung cấp công cụ giải quyết nhanh hơn, hiệu quả hơn.
• Ví dụ: một thiết bị đa nền tảng: fms, cim, khơp nối, bộ thử cánh máy bay.

6. Thủy động lực học:

• Thiết kế cho các hệ thống ngoài khơi có thẻ khác nhiều so với các công trình trên đất liền. Ansys cung cấp các công cụ để mô phỏng chính xác tải và ảnh hưởng của sóng, dòng chảy và gió.
• Ứng dụng trong thiết kế nhà dàn với các tính toán thủy động lực học

7. Về vật liệu tổng hợp:

• Ansys composite preppost, phần mềm cung cấp tất cả các công cụ cần thiết để phân tích phần tử hữu hạn để tổng hợp đánh giá về các vật liệu tổng hợp.
• Ví dụ: buồm, các thiết bị thay thế sửa chữa, các cấu trúc hỗ hợp, các cấu trúc mỏng, xe thể thao, … tua bin gió,

8. Sự va chạm:

• Hư hỏng do va chạm hoặc do môi trường khắc nghiệt có thể làm giảm tuổi thọ của sản phẩm, gây tổn thất chi phí vận hành, sửa chữa, và rủi ro về pháp lý. Các công cụ giúp mô phỏng đánh giá hư hỏng khi va chạm.
• Ví dụ: trong bo mạch, rơi vỡ đt di động, cánh máy bay composite, đồng hồ thông minh, mũ bảo hiểm, máy tính bảng, chai nước, viên nang trong nước, tòa nhà, đạn

9. Tối ưu hóa:

• Ansys design xplorer giúp việc mô hình hóa đa dạng tham số thiêt kế, tải và thay đổi các môi trường trong thời gian ngắn. Cho phép thực hiện tất cả các mô phỏng của mình trong một môi trường duy nhất.
• Tối ưu hóa bỏ lỗi, tiết kiệm thời gian thiết kế, trong động cơ điện,

10. Tối ưu hóa cấu trúc liên kết:

• Tối ưu hóa về cấu trúc, mọi bộ phận lắp ráp có thể nặng hơn mức cần thiết. Ansys cung cấp các công cụ cần thiết để thiết kế các thành phần nhẹ hơn, bền hơn cho bất kỳ ứng dụng nào.
• Đánh giá xác định độ dày tối thiểu,
• Đối với các sản phẩm đối xứng và phẳng.
• Tối ưu hóa cấu trúc liên kết giúp tận dụng tối đa lợi thế của in 3D
• Tối ưu hóa cấu trúc liên kết.
• Sử dụng trong thiết kế xe máy, ô tô.

11. HPC – cấu trúc

• Hệ thống máy tính đa lõi giúp việc xử lý thông tin, chia lưới điểm các thiết kế.
• Phần mềm giúp xử lý đa lõi một cách nhanh chóng, linh hoạt.
• Giảm thời gian quay vòng.
• Thay thế thiết kế mỗi ngày.
• ứng dụng cho mô phỏng đa dạng hơn, phức tạp hơn.
• Dùng cho các máy trạm mô phỏng.

12. In 3D

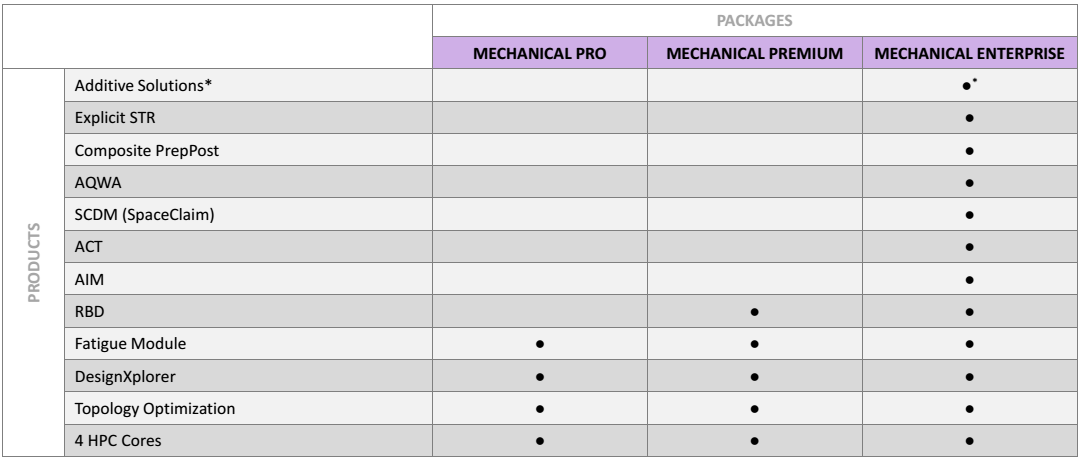

Các sản phẩm:

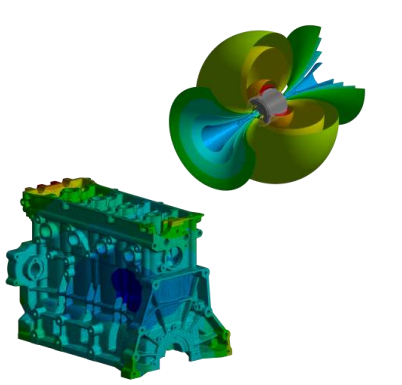

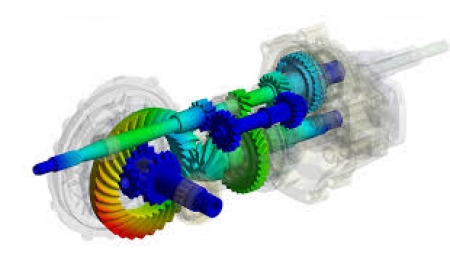

1. Ansys Mechanical

• Là một công cụ phân tích phần tử hữu hạn cho các hiệu ứng : kết cấu, nhiệt độ, âm thanh, và nhiều hiệu ứng khác.
• Mô phỏng từ đơn giản đến phức tạp.
• Thân thiện người dùng.
• Mục đích tối ưu hóa kết cấu cấu trúc, tìm kiếm các hình dạng hình học tối ưu đáp ứng hiệu quả.
• Khả năng bắt tay với các sản phẩm khác: điện, chất lỏng…

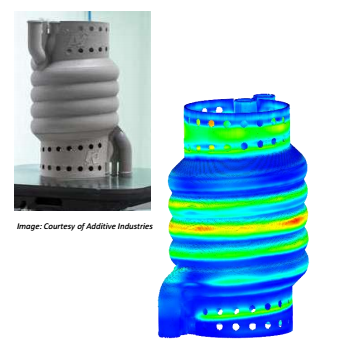

2. Ansys additive Solutions

• In 3D
• Giải pháp độc lập được phát triển dành cho người vận hành và kỹ sư thiết kế.
• Dễ dàng sử dụng.
• Giảm chi phí gia công mẫu.
• Bao gồm SpaceClaim để tối ưu hình học,
• Mô phỏng toàn bộ quá trình thiết kế để in sản phẩm.
• Kèm các chức năng về tối ưu hình học, tối ưu cài đặt máy…

3. Ansyscomposite PrepPost

• Sử dụng trong thiết kết vật liệu tổng hợp.
• Kết hợp với các mô đun cơ khí ( Ansys Mechanical) cho các mô hình hỗn hợp và không hỗn hợp.
• Công cụ cho phép kỹ sư định hướng kết cấu sợi, xếp chồng, lớp…

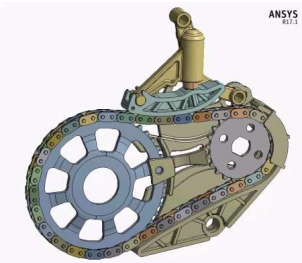

4. Ansys Rigid body Bynamics

• Mô hình động lực học phức hợp trong các cụm chi tiết đơn giản hoặc phức tạp của các bộ phận, khớp, tiếp điểm.
• Mô phỏng các chi tiết cơ khí cố định trong khi 1 bộ phận vẫn linh hoạt để tính toán ứng suất trong quá trình vận hành.

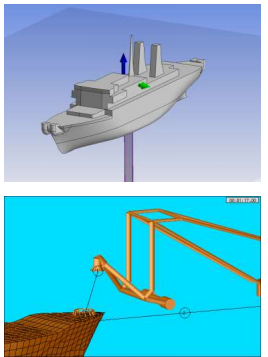

4. Ansys aqwa

• Giải quyết các yêu cầu đánh giá, phân tích đến thủy động lực học của tất cả các cấu trúc nổi và biển ( SPAR, FPSO, bán chìm, tàu, đê chắn sóng, cầu tàu nổi, ụ nổi, …
• Được sử dụng rộng rãi trong lĩnh vực dầu khí, năng lượng tái tạo để mô hình hóa việc lắp đặt và sử dụng thiết bị trong nước, bến cảng..

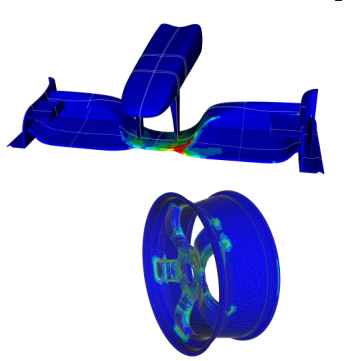

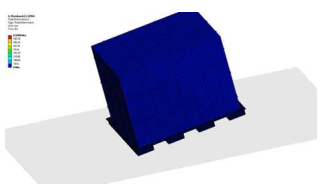

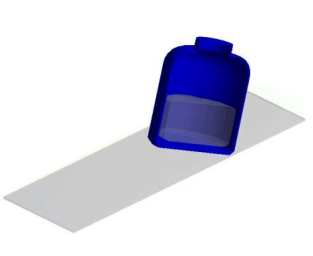

5. Ansys explicit Dynamics

• Mô phỏng tác động đến các bộ phận chứa.
• Mở rộng khả năng của ansys mechanical đối với các vấn đề liên quan đến tải trong thời gian ngắn, biến dạng vật liệu, hỏng hóc ( trong các thí nghiệm rơi, va đập).

6. Ansys autodyn

• Được sử dụng để mô phỏng các sự kiện xảy ra trong thời gian ngắn ( tác động, va chạm, thả, nổ,…)
• Mô phỏng tương tác phức tạp giữa các giai đoạn của vật
• Mô phỏng bất cứ thứ gì từ biến dạng vật liệu đến truyền sóng.
• Nắm bắt chính xác tác động của thử nghiệm thả rơi hoặc va chạm lên sản phẩm

7. Ansys LS-Dyna

• Một công cụ mô phỏng, phân tích các bộ phận/ cụm chi tiết chịu tải trọng lớn một cách nhanh chóng.
• Các ứng dụng thử nghiệm va chạm oto, va chạm thể thao, uốn kim loại..
• Tích hợp vào ansys mechanical

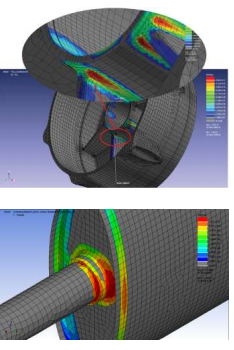

​​​​​​​8. Ansys nCode

• Sử dụng để đánh giá tuổi thọ của chi tiết, cụm chi tiết.
• Đánh giá tuổi thọ và hư hỏng bằng các thông tin về phân tích mỏi.
• Đánh giá chu kì mỏi của chi tiết trong thực tế
