Breeze ExDAM - Phần mềm mô phỏng 3D đánh giá thiệt hại vụ nổ

Mô hình đánh giá thiệt hại do nổ Breeze ExDAM

BREEZE® ExDAM® (mô hình đánh giá thiệt hại do nổ) là một bộ mô phỏng 3D hiệu quả, độc đáo hậu quả của vụ nổ, cho phép người dùng dự đoán được thương tích và thiệt hại do các vụ nổ mạnh và nổ hơi nước gây ra.

ExDAM bao gồm HexDAM® (Mô hình Đánh giá Thiệt hại do Phổ nổ Cao) và VExDAM® (Mô hình Đánh giá Sự nổ hơi nước). Những mô hình số này cung cấp một phương tiện nhanh chóng và chính xác để dự đoán thiệt hại cấu trúc và thương tích cá nhân do:

- Áp suất quá cao (OP)

- Áp suất động (DP)

- Sự phân bố xung (IP)

So với các kỹ thuật bán kính nổ đơn giản, BREEZE ExDAM dự đoán các hiệu ứng lá chắn được cung cấp bởi các cấu trúc nằm gần một vụ nổ. Điều này cho phép phân tích hậu quả thiệt hại / thương tích chi tiết, chính xác và có ý nghĩa. So với các phương pháp CFD phức tạp, ExDAM cung cấp một giải pháp thay thế cho mô hình hóa toàn thể, đó là:

- Thực hiện nhanh hơn và dễ dàng hơn

- Ít phụ thuộc vào chuyên gia điều hành

- Cho phép nhiều tên miền mô hình hóa kịch bản hơn

Mô hình hiện tượng luận

Các mô hình nổ của BREEZE ExDAM dự báo áp suất tối đa được điều chỉnh theo che chắn và cấu trúc phần trăm / thiệt hại về người / mức độ thương tích sử dụng dữ liệu cấu trúc thực nghiệm dễ bị tổn thương  (tức là, các giá trị áp suất quan sát được gây ra thiệt hại vừa phải và nghiêm trọng / mức độ thương tích tùy theo mức độ nổ cụ thể).

Thuật toán bảo vệ

Thuật toán bảo vệ trong BREEZE ExDAM sử dụng dải đôi hữu hạn từ lý thuyết tiềm năng để dự đoán sự lan truyền sóng của các vụ nổ thông qua các cấu trúc bị hư hỏng ít hơn và đi qua các cấu trúc bị hư hỏng nhiều hơn.

Thiệt hại đối với các công trình

Cấu trúc ExDAM BREEZE bao gồm một hoặc nhiều khối, mỗi cái được gán một vật liệu. Tùy chọn vật liệu được xác định trước bao gồm từ các loại xây dựng hoàn chỉnh (ví dụ: tòa nhà văn phòng nhiều tầng) tới các loại thành phần cấu trúc (ví dụ: tấm bê tông cốt thép). Cấu trúc khối hình học và vật liệu ảnh hưởng đến dự đoán đỉnh áp suất / sự phân bố xung và mức độ thiệt hại của khối kết cấu tiếp theo.

Thương tích cho người

Mô hình cơ thể nam, nữ, và trẻ em được kết hợp trong BREEZE ExDAM. Các mô hình cơ thể bao gồm tổng 28 thành phần cơ thể và 19 loại thành phần cơ thể khác nhau (ví dụ: màng nhĩ, hộp sọ, thanh quản, cổ tử cung / lồng ngực / cổ thắt lưng, xương đòn, xương hông, xương quay, xương sống, phổi, xương sườn).

Phát triển kịch bản nhanh

Kết cấu của BREEZE ExDAM  nhanh chóng và dễ dàng để tạo ra bằng cách sử dụng giao diện người dùng tinh vi với nhiều chức năng chỉnh sửa cấu trúc để phát triển kịch bản. Các chức năng bao gồm nhập vào các kế hoạch sàn, các hình ảnh cắt ngang và dữ liệu bề mặt 3D để hướng dẫn phát triển cơ cấu dự án.

Kết quả dạng Đồ họa và dạng Bảng

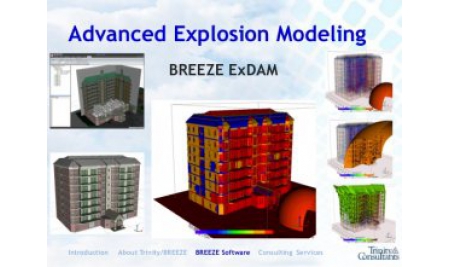

BREEZE ExDAM cung cấp nhiều lựa chọn kết quả dạng đồ họa và dạng bảng để tạo điều kiện cho cả việc phân tích và thu thập tài liệu. Các giá trị cấu trúc / con người trên 1 khối, sự cố áp lực / xung và thiệt hại / thương tích được mã hoá màu trong màn hình hiển thị 3D và được liệt kê trong các bảng được người dùng tổ chức. Áp suất không gian/sự phân bố xung có thể được hiển thị bằng cách sử dụng mẫu lưới đường đồng mức, bề mặt tiêu chuẩn ISO, và hiển thị khối lượng. Các tùy chọn mở rộng: hình ảnh động và quay video cung cấp tài liệu về kết quả 3D đầy đủ.

Mô hình không CFD

BREEZE ExDAM không dự đoán được dòng chảy chất lỏng và vật lý đáp ứng kết cấu của các sóng phóng qua không gian / thời gian và phản xạ bề mặt. Do đó, ExDAM không phải là một công cụ mô phỏng thích hợp khi cần thời gian chính xác kịch bản áp suất / xung hoặc khi áp suất phản hồi / xung lực có ảnh hưởng đáng kể tới mức độ thiệt hại / chấn thương. Tuy nhiên, đối với hầu hết các kịch bản nổ ngoài trời ExDAM là một giải pháp chính xác / hiệu quả, đặc biệt là khi các mô hình bao gồm các cấu trúc cấu trúc phức tạp đòi hỏi mô phỏng các hiệu ứng che chắn. Nói chung, ExDAM là một giải pháp hiệu suất cao khi tính toán bán kính của vụ nổ đơn giản là tính toán không quá phức tạp và khi không cần thiết mô hình hóa chi tiết (ví dụ, CFD).

Ứng dụng sử dụng

- Tuân thủ quy định

- Phân tích Hậu quả vụ nổ (ECA)

- Nghiên cứu Cơ sở

- Định vị các tòa nhà cố định và di động (API 752/753)

- Phân tích áp lực quá mức (OEA)

- Đánh giá rủi ro định lượng (QRA)

- Thiết kế và thử nghiệm giảm thiểu hậu quả

- Phát triển Giải pháp Ứng phó Khẩn cấp (ERP)

- Hệ thống phản hồi khẩn cấp thời gian thực

- Phục hồi sự kiện và Phân tích pháp y

- Đánh giá an ninh và tính dễ bị tổn thương

- Lập kế hoạch và bảo mật sự kiện

- Mô hình hóa, mô phỏng và phân tích lực bảo vệ

- Phân tích chu vi (Xác định khoảng cách chờ)

- Thiết kế trang web / cơ sở mới

Đặc điểm mô hình khoa học

• Tính toán áp suất nổ và áp suất động do chất nổ cao dựa trên phương pháp tương đương TNT

• Tính toán áp lực nổ và xung do vụ nổ đám mây hơi dựa trên phương pháp đa năng lượng TNO

• Tính toán thiệt hại cho các cấu trúc và thương tích cho nhân viên dựa trên dữ liệu tổn thương áp lực theo kinh nghiệm (PI) theo kinh nghiệm

• Mô phỏng sự lan truyền sóng nổ xung quanh các cấu trúc và con người, trong đó các vật thể gần với vụ nổ hơn để che chắn sóng nổ từ các vật thể khác ở xa hơn

• Mô hình vụ nổ thứ cấp hoặc giao cảm được kích hoạt bởi thiệt hại hoặc thất bại trong vụ nổ chính và tính toán thiệt hại / thương tích phụ gia

• Tạo kết quả chi tiết và đầu ra đồ họa 3D nâng cao trong một phần nhỏ của thời gian chạy

• Truy cập hơn 100 vật liệu xây dựng tiêu chuẩn công nghiệp từ thư viện

• Cung cấp tùy chọn để sửa đổi các tài liệu hiện có và tạo tài liệu mới bằng BREEZE VASDIP

• Truy cập cơ sở dữ liệu của những người giải phẫu có thể được đưa vào mô hình để xác định chấn thương

• Tương thích với BREEZE HExDAM và BREEZE VExDAM trước đó

Tính năng phân tích kết quả

• Đầu ra quá áp, áp suất động và thiệt hại / thương tích do chất nổ cao

• Đầu ra quá áp, xung lực và thiệt hại / thương tích do vụ nổ đám mây hơi

• Trình bày mức trung bình / áp lực tối đa của nhóm, xung lực và thiệt hại / thương tích trong bảng

• Trình bày áp lực lưới và kết quả xung trong các mặt phẳng đường viền 2D, bề mặt đẳng thế 3D và kết xuất khối (phân phối 'đám mây')

• Trình bày khối xung và thiệt hại / thương tích trong các khối được mã hóa màu 3D

• Xuất kết quả đồ họa vào clipboard hoặc dưới dạng tệp hình ảnh

• Xuất kết quả dạng bảng sang clipboard hoặc dưới dạng tệp hình ảnh / HTML

• Cung cấp các tùy chọn để sửa đổi cài đặt đồ họa và hiển thị

• Cung cấp các tùy chọn mã hóa màu mạnh mẽ

• Cung cấp một công cụ quay video nâng cao
