FLARETOT - Giải pháp tích hợp cho tất cả các khía cạnh của thiết kế, bảo dưỡng hoặc kiểm tra hệ thống Flare

Giá: Liên hệ

Giới thiệu:

Flaretot Professional là một giải pháp tích hợp cho tất cả các khía cạnh của thiết kế, bảo dưỡng hoặc kiểm tra hệ thống Flare.

Liên hệ

Đăng ký mua

Flaretot Professional là một giải pháp tích hợp cho tất cả các khía cạnh của thiết kế, bảo dưỡng hoặc kiểm tra hệ thống Flare.

Ứng dụng

Công cụ kiểm toán hệ thống Flare nâng cao

Do cách tiếp cận tích hợp, Flaretot Professional rất phù hợp để thực hiện kiểm tra dọc và ngang tiêu chuẩn trên các phần chính của kiểm toán hệ thống flare, đặc biệt:

Kiểm tra theo chiều dọc bao gồm xác định Tải trọng cứu trợ

Tính toán thiết bị cứu trợ

Kiểm tra kích thước trên đường ống vào thiết bị cứu trợ

Thiết lập nhiệt độ tối thiểu của tàu trong quá trình khử áp

Kiểm tra theo chiều ngang bao gồm sự phù hợp của tiêu đề mạng flare với các tiêu chí định cỡ (ví dụ: số Mach)

Kích thước trống flare

Đảm bảo tất cả các kịch bản bùng phát đã được giải quyết

Kiểm toán phóng xạ

Phân tán và tăng nhiệt độ kết cấu thép với bức xạ và tốc độ thanh lọc bùng phát vv

Giao diện GUI đầy đủ cho thiết kế mạng với liên kết dữ liệu với các mô-đun

Tại cốt lõi của Flaretot, là một giao diện người dùng đồ họa theo phong cách cửa sổ trực quan dễ sử dụng. Thiết kế điểm và nhấp và kéo và thả cho phép thiết lập kết nối và định nghĩa đơn vị mạng nhanh chóng với số lượng đào tạo người dùng tối thiểu. Không gian vẽ cũng rất linh hoạt để cho phép thay đổi mạng trong suốt vòng đời của dự án.

Các đơn vị kỹ thuật cho mạng đường ống và tất cả các tính toán hoàn toàn có thể tùy chỉnh với các nhóm đặt trước cho các đơn vị dự án và đơn vị số liệu / đơn vị Anh.

Các thuộc tính mạng được chọn (Nhiệt độ, áp suất, lưu lượng khối & số mach) có thể được hiển thị trên bản vẽ mạng để hỗ trợ tìm giải pháp làm việc nhanh chóng cung cấp cho người dùng phản hồi trực quan về các vấn đề thiết kế hoặc tắc nghẽn trong mạng flare.

Mã màu được sử dụng để hiển thị trạng thái đơn vị, ví dụ khi thiếu dữ liệu, đơn vị chưa được giải quyết, gặp lỗi trong khi giải hoặc được loại trừ khỏi trường hợp bùng phát hiện tại (mặc định bị mờ đi).

Các thuộc tính cho các đơn vị mạng và đường ống được hiển thị ở định dạng tùy chỉnh. Dữ liệu có thể được xuất sang csv (định dạng tương thích với Excel).

Dự toán đường ống & Thiết kế hệ thống đường ống / ngọn lửa theo tiêu chí dự án

Đường ống trong mạng flare là lớp đường ống được điều khiển để cho phép lựa chọn nhanh các kích cỡ đường ống. Kích thước ống tùy chỉnh cũng có thể được chọn từ thư viện lịch trình vật liệu / ống và độ dày thành tùy chỉnh có thể được tính từ điều kiện thiết kế.

Các lớp đường ống được tạo ra dựa trên các thông số thiết kế cơ học tiêu chuẩn (có thể tùy chỉnh) và vật liệu đường ống với bảng áp suất / nhiệt độ thiết kế. Mặc dù không có ý định thay thế các lớp ống thiết kế chi tiết thực tế, nó cho phép thậm chí nghiên cứu các dự án pha để kết hợp chặt chẽ với đường ống thiết kế chi tiết, do đó giảm thiểu các thay đổi tốn kém trong suốt vòng đời của dự án.

Các ống riêng lẻ hoặc các nhóm ống được chọn có thể được định kích thước tự động để đáp ứng các tiêu chí của dự án dựa trên vận tốc, số mach, Rho.v2 hoặc áp suất tối đa. Tất cả các tiêu chí này có thể được chỉ định đồng thời hoặc trong bất kỳ kết hợp nào và kích thước sẽ được điều chỉnh dựa trên kích thước lớp đường ống.

Thuộc tính vật lý dựa trên thành phần tích hợp và VLE dựa trên EOS

Flaretot có một máy tính thuộc tính vật lý dựa trên thành phần không thể thiếu với 310 thành phần thư viện, có thể định vị theo tên, từ đồng nghĩa, công thức hoặc số CAS. Mô-đun cung cấp thuộc tính chất lỏng và dữ liệu VLE cho mô phỏng mạng đường ống và tất cả các mô-đun tính toán dựa trên thành phần khác. EOS-Robinson EOS cùng với các phương pháp API cho entanpy được sử dụng cũng như mật độ hiệu chỉnh giá trị, độ nhớt và tương quan sức căng bề mặt. Mô-đun được thiết kế để hoạt động từ các dải áp suất thấp hơn (như điển hình cho các hệ thống flare), cho đến vùng siêu tới hạn (như có thể được yêu cầu cho các tính toán giảm áp).
Các mối tương quan thuộc tính lỏng có thể được hiệu chỉnh với dữ liệu thực tế và phản hồi dựa trên biểu đồ hiển thị các giá trị được tính toán trên toàn phạm vi để tránh các giá trị không phù hợp được sử dụng.

Tải trọng tích hợp, kích thước van cứu trợ và quản lý trường hợp

Tính toán tải trọng cứu hỏa, khí thổi và vỡ ống cung cấp dữ liệu trường hợp cứu trợ trong mỗi nguồn, cùng với dữ liệu được nhập thủ công.

Dữ liệu trường hợp cứu trợ này sau đó có thể được sử dụng để kích thước các van cứu trợ cần thiết.

Một cách tiếp cận dạng bảng trực quan được sử dụng để gán dữ liệu trường hợp cứu trợ cho bất kỳ số lượng trường hợp mạng nào để cả thiết kế và đầu trang có thể được xử lý dễ dàng.

Tính toán tải trọng nâng cao

Tính toán van cứu trợ nghiêm ngặt để mã

Tính toán bức xạ Flare chi tiết với các đường đồng mức

Các tính toán bức xạ được liên kết trực tiếp với dữ liệu mạng bùng phát, do đó dễ dàng chuẩn bị các nghiên cứu trường hợp thiết kế và điều chỉnh mà không cần sao chép dữ liệu từ các chương trình khác, do đó giảm thiểu lỗi thời gian và lỗi sao chép.

Tính toán phân tán chất ô nhiễm chi tiết với các đường đồng mức

Cũng như các mô-đun khác, các tính toán phân tán chất ô nhiễm được liên kết với dữ liệu mạng bùng phát để đảm bảo chuẩn bị tính toán nhanh chóng và chính xác. Tính toán tiêu chuẩn ngành người dùng được sử dụng và mô-đun được thiết kế linh hoạt nhưng không có quá nhiều tùy chọn khó hiểu để tối đa hóa đầu ra của người dùng và giảm thiểu đào tạo cần thiết. Các bước tính toán được báo cáo rõ ràng trong đầu ra để hỗ trợ kiểm tra và do đó các kỹ sư thiếu kinh nghiệm trong việc phân tán có thể hiểu rõ hơn về các quy trình.

Sản xuất mô-đun tiếng ồn

Mô-đun này bao gồm ba tính toán tiếng ồn cơ bản cho tiếng ồn do pháo sáng, van điều khiển và đường ống tạo ra. Dữ liệu phải được nhập thủ công nhưng việc thực hiện các liên kết đến dữ liệu mạng được lên kế hoạch.

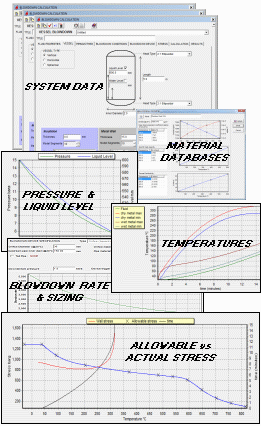

Mô-đun thổi tàu và hệ thống nâng cao

Mô-đun xả đáy sử dụng mô hình phụ thuộc thời gian nghiêm ngặt vào việc khử tàu và hệ thống xung quanh và kết hợp mô phỏng đám cháy hồ bơi bên dưới tàu trong các tình huống cháy.
