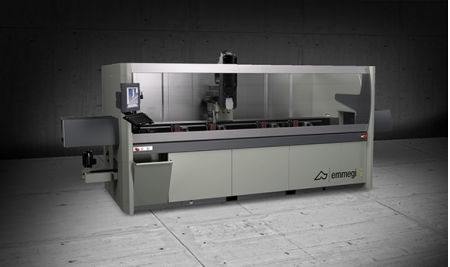

Phantomatic M3

Phantomatic M3 - Máy trung tâm gia công nhôm

Giá: Liên hệ

Giới thiệu:

Phantomatic M3 là máy trung tâm gia công nhôm hiện đại được phát triển bởi tập đoàn Emmegi- tập đoàn hàng đầu thế giới về công nghệ ngành nhôm.

Liên hệ

Đăng ký mua

Phantomatic M3 - Trung tâm gia công có công suất làm việc tuyệt vời

Trung tâm gia công CNC, với 3 trục điều khiển; trục chính có hệ thống quay dao tự động trên 3 vị trí cố định cho phép gia công trên 3 bề mặt của phôi.

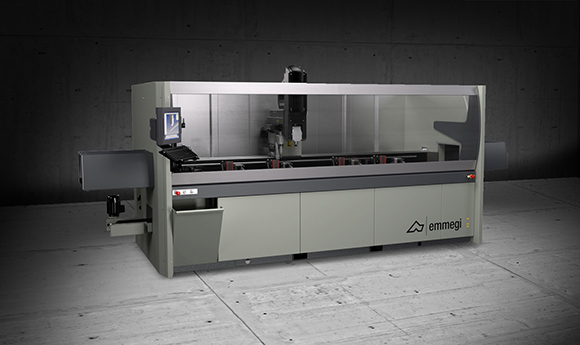

may-trung-tam-Phantomatc-M3

Được thiết kế để gia công các thanh hoặc các chi tiết làm bằng nhôm, PVC, hợp kim nhẹ nói chung hoặc thép có độ dày tới 2 mm. Nó được cung cấp với mộ tổ chứa công cụ cắt thủ công với 9 vị trí trữ dao với một hoặc hai ổ trữ tự động bổ sung với 4 chỗ có thể được lắp trên các cạnh của máy.

Các phôi được định vị bằng một bộ chặn khí nén ở phía bên trái của máy, và được chặn bởi 4 kẹp chắc chắn được định vị bởi thanh trượt trên trục X. Ngoài ra, có thể bổ sung chốt dừng tùy chọn thứ hai ở phía bên phải, máy có thể thực hiện gia công thêm để gấp đôi công suất làm việc.

Hơn nữa, nó được trang bị một bàn làm việc có thể di chuyển được để tải/ dỡ phôi dễ dàng hơn;điều này cũng cho phép tăng đáng kể kích cỡ phôi có thể gia công được.

Các tính năng nổi bật của Phantomatic M3:

- Hệ thống gá kẹp hỗ trợ việc gia công nhanh, chính xác và an toàn.
- Trục chính với tốc độ cao và góc quay linh hoạt.
- Hệ thống đài trữ dao tự động.
- Giao diện làm việc thiết kế thông minh.
- Cữ dừng khí nén thông minh

Xem thông tin đầy đủ

- Hệ thống gá kẹp: Tùy thuộc vào chiều dài của phôi và các nguyên công được thực hiện, phần mềm máy có thể xác định một cách an toàn việc định vị của hệ thống kẹp. Bộ định vị tự động cho phép mọi đầu kẹp được ghép nối và di chuyển bằng cách di chuyển thanh trượt. Thao tác này được thực hiện với tốc độ và độ chính xác tối đa, do đó tránh được thời gian dài và rủi ro va chạm, giúp máy dễ sử dụng ngay cả với những người vận hành ít kinh nghiệm. Bàn làm việc di động tạo điều kiện thuận lợi cho hoạt động xếp / dỡ hàng và tăng đáng kể phần kích cỡ gia công.

- Trục chính: Trục chính điện 4 kW trong S1 có thể đạt tốc độ 20.000 vòng / phút. Chuyển động của trục chính dọc theo trục A cho phép thực hiện các góc quay đến -90 ° và + 90 °,từ đó cho phép xử lý biên dạng trên 3 mặt mà không cần phải định vị lại.Việc xoay được thực hiện ở 3 vị trí cố định. Nó có thể được sử dụng trên các cấu hình làm bằng nhôm, PVC và gỗ nhẹ và có thể gia công thép đùn dày 2 mm.

- Hệ thống đài trữ dao tự động: Hệ thống lưu trữ giá đỡ dụng cụ có thể chứa 9 ngăn chứa dụng cụ thủ công, được gấp lại và được đặt trên máy để người vận hành điều khiển dễ dàng. Thêm vào đó, máy có thể được trang bị thêm một hoặc hai hệ thống lưu trữ tự động ở hai bên cabin. Mỗi ổ dao thêm có thể lưu trữ 4 công cụ tương ứng được điều chỉnh theo mong muốn của người vận hành máy.

- Giao diện làm việc: Giao diện điều khiển với phiên bản HMI mới cho phép người vận hành xem màn hình từ bất kỳ vị trí nào nhờ khả năng xoay màn hình trên trục đứng. Máy được trang bị màn hình cảm ứng 15 inch với tất cả các kết nối USB cần thiết để giao tiếp từ xa với PC và NC. Bộ điều khiển có bảng điều khiển nút nhấn, chuột và bàn phím. Nó cũng được thiết lập để kết nối với đầu đọc mã vạch, một USB phía trước để trao đổi dữ liệu.

- Cữ dừng khí nén: rong máy có các điểm dừng chắc chắn cho phép tham chiếu vị trí của thanh profile; một cái được đặt ở phía bên trái (tiêu chuẩn) và ở phía bên phải (tùy chọn). Mỗi chốt dừng được kích hoạt bởi một xi lanh khí nén có thể thu vào và được phần mềm máy tự động lựa chọn theo quy trình gia công. Các ưu điểm của chốt dừng kép bao gồm khả năng định vị lại thanh hoặc phôi và xử lý các biên dạng đặc biệt dài.
