Phantomatic X4 - Máy gia công nhôm trung tâm 4 trục

Giá: Liên hệ

Giới thiệu:

Phantomatic X4 là máy trung tâm gia công nhôm 4 trục hiện đại.

Liên hệ

Đăng ký mua

Phantomatic X4 - Máy gia công trung tâm 4 trục hỗ trợ việc gia công dễ dàng

Máy gia công trung tâm CNC với 4 trục vận hành được sử dụng cho việc gia công nhôm, nhựa PVC, và hợp kim nhẹ nói chung và thép có độ dày lên tới 2 mm. Phantomatic X4 có đài dao 8 vị trí kết hợp khả năng bố trí lưỡi cắt, dao phay, cho phép thực hiện gia công trên 5 mặt của thanh phôi.

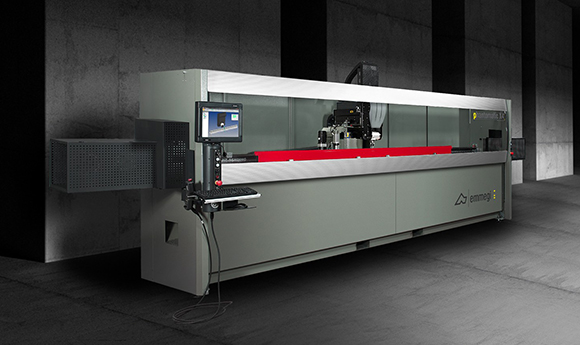

may-gia-cong-trung-tam-4-truc-Phantomatic-X4

Chiều dài bàn làm việc lên đến 4 m. Trục gia công thứ tư cho phép trục chính điện liên tục quay từ 0° đến 180° để thực hiện gia công ở phần rìa cạnh của thanh nhôm. Phantomatic X4 cũng có bàn làm việc di động tạo điều kiện cho công tác cấp và tháo phôi được dễ dàng cũng như nâng cao đáng kể khu vực có thể thực hiện gia công trên máy.

Các tính năng nổi bật của Phantomatic X4:

- Cơ chế kẹp phôi thông minh hỗ trợ nâng cao tốc độ, giảm thiểu rủi ro
- Trục chính với mô men xoắn cao giúp tăng sức mạnh gia công.
- Đài dao thiết kế thông minh.
- Giao diện điều khiển thiết kế thông minh.

Chi tiết tính năng của Phantomatic X4:

- Kẹp phôi: Phụ thuộc vào chiều dài phôi và chi tiết gia công cần được thực hiện, phần mềm điều khiển máy có thể xác định giới hạn định vị của mỗi bộ kẹp phôi. Việc định vị tự động này cho phép gắn các bộ kẹp phôi phụ vào với nhau và có thể di chuyển chúng bằng việc dịch chuyển cụm tải. Cơ chế này diễn ra với tốc độ và độ chính xác nhất, giúp tiết kiệm thời gian gia công, giảm thiểu rủi ro va chạm và khiến việc vận hành máy trở nên dễ dàng hơn, cho dù là người đứng máy non kinh nghiệm.

- Trục chính: Trục chính 7kW ở vị trí S1 với mô men xoắn cao cho phép thực hiện các thao tác gia công cần sự mạnh mẽ. Chuyển động của trục chính theo trục A có thể thực hiện động tác xoay từ 0° đến 180°, cho phép thực hiện gia công trên 3 mặt khác nhau của thanh phôi mà không cần phải điều chỉnh phôi. Việc này cũng có thể được thực hiện đối với một số loại phôi thép định hình và trên thanh nhôm nhờ vào hệ thống bôi trơn, khả năng lập trình trên phần mềm,với hai bình dầu đôi cho phép sử dụng lượng dầu ít nhất đối với cả dầu tản nhiệt và sương mù dầu.

- Đài dao: Đài dao chứa dao gia công được tích hợp vào trục X, được bố trí thấp hơn và lùi về phía sau so với trục chính cho phép tiết kiệm đáng kể thời gian thay đổi dao gia công. Tính năng này đặc biệt hữu dụng khi thực hiện gia công tại điểm đầu hoặc điểm cuối của phôi định hình, cho phép rút ngắn khoảng thời gian cho việc di chuyển trở về đài dao để thực hiện thay dao bởi vì đài dao cũng đã di chuyển cùng với trục chính tới vị trí gia công. Đài dao có khả năng setup 8 vị trí với các dao gia công tương ứng. Setup hoàn toàn có thể được cài đặt theo yêu cầu của người vận hành. Một cảm biến sẽ luôn kiểm tra vị trí đúng của dao trên bệ đỡ.

- Giao diện bộ điều khiển: Phiên bản điều khiển mới với giao diện treo cho phép người vận hành có thể nhìn thấy màn hình từ bất cứ vị trí nào nhờ vào khả năng xoay màn hình theo trục thẳng đứng. Giao diện điều khiển là màn hình cảm ứng 15 inch có khả năng kết nối USB để kết nối với PC và CN. Hệ thống cũng có bộ điều khiển bằng các nút bấm, chuột và bàn phím và được sắp xếp để có thể kết nối với máy đọc barcode và bộ điều khiển bằng nút bấm từ xa. Hệ thống được trang bị một cổng USB phía trước phục vụ truyền dẫn dữ liệu.

- Cữ chặn khí nén: Phantomatic X4 được trang bị cữ chặn mạnh mẽ hỗ trợ đo, tham chiếu kích thước thanh, một được bố trí bên trái (tiêu chuẩn) và một ở bên phải (Tùy chọn). Mỗi cữ chặn, được hoạt động dựa trên cơ chế xylanh khí nén, thuộc loại có khả năng thu gọn lại và tự động điều khiển bằng phần mềm điều khiển của máy phụ thuộc vào chi tiết gia công được thực hiện. Ưu điểm vượt trội của cữ chặn đôi này nằm ở khả năng cho phép người vận hành có thể gia công nhiều phôi cùng lúc ở chế độ hoạt động đa phôi, cũng như khả năng thực hiện việc điều chỉnh lại vị trí phôi và thực hiện gia công trên các thanh phôi dài.
