RDW - Phần mềm bổ sung TCVN vào các chương trình tính kết cấu nước ngoài RDW

Phần mềm đưa TCVN vào các chương trình tính kết cấu nước ngoài - RDW

- Môi trường đồ họa cho phép nhập số liệu, xem và in ấn kết quả tính toán thuận tiện và nhanh chóng.

- Thiết kế, kiểm tra cấu kiện của dầm, cột, dàn bê tông cốt thép theo tiêu chuẩn.

- Sử dụng kết quả tính toán nội lực của SAP, ETAB tính toán tổ hợp nội lực tải trọng theo tiêu chuẩn nước Việt Nam. Xác định biểu đồ bao gồm nội dung các cấu kiện.

- Phần mềm thiết kế, kiểm tra dầm, cột và dàn bê tông cốt thép chuẩn tiêu chuẩn của Việt Nam.

- Kết nối với stCad cấu thành bộ phần mềm tự động hóa tới dự toán.

- Xuất bản vẽ kỹ thuật thi công khung bê tông cốt thép gồm sơ đồ khung, bảng thống kê, mặt cắt sang Autocad.

- Thư viện thiết kế/kiểm tra cấu kiện dầm, cột, sàn, cọc bê tông cốt thép

GIỚI THIỆU PHẦN MỀM ĐƯA TCVN VÀO CÁC CHƯƠNG TRÌNH TÍNH KẾT CẤU NƯỚC NGOÀI - RDW

1. Xác định tải trọng gió, tải trọng động đất

       Với thiết kế nhà cao tầng là một trong những việc xác định tải trọng như gió hay động đất. Đặc biệt là trường hợp động đất và gió động. Phân tích động lực kết cấu như tần số và biên độ dao động.

        RDW trợ giúp việc kết nối với ETABS để đọc và nhận dạng sơ đồ kích thước, độ cao tằng (kích thước, cao độ tầng), phân tích các kết quả dao động theo các dạng dao động, biên độ dao động, tần số dao động, khối lượng tầng, khối lượng hữu hiệu. Tính toán tải trọng gió tĩnh, thành phần động của gió theo TCVN 2737-95 và TCVN 229-1999. Tải trọng động đất tính theo TCVN 375-2006, UBC 1994; 1997 hoặc SNIP

2. Tổ hợp nội lực theo TCVN 2737-1995

-   Tự động xác định các hệ số tổ hợp trong tổ hợp cơ bản, bổ sung và tổ hợp đặc biệt.

-   Tự động phát sinh các trường hợp tải trọng trong trường hợp gió đổi chiều.

-   Tổ hợp kể đến các dạng của gió động, các dạng động đất tính theo căn của tổng bình phương.

-   Tính toán nội lực nguy hiểm tại các mặt cắt và tổ hợp phản lực tại chân cột vách.

3. Thiết kế và kiểm tra cấu kiện bê tông cốt thép

-   Thiết kế và kiểm tra diện tích cốt thép trong dầm, cột và sàn vách.

-   Kiểm tra cấu kiện thép như dàn và dầm, cột tiết diện chữ I kiểu khung Zamil.

4. Tính toán xác định sơ bộ kích thước cột

       Trong thiết kế BTCT, những kỹ sư thường phân vân xác định kích thước tiết diện cột bằng cách nào? RDW sẽ trợ giúp xác định kích thước của cột dựa vào tĩnh tải, hoạt tải tác động trên kết cấu.

5. Môi trường đồ hoạ thân thiện, xuất các kết quả ra Excel và AutoCAD

        Môi trường đồ hoạ cho phép hiển thị sơ đồ, thể hiện các kết quả thiết kế kiểm tra như sơ đồ thép theo khung, chọn cấu kiện, mặt bằng thép,... Các kết quả đồ hoạ đều có thể xuất ra AutoCAD dạng *.DWG in trực tiếp

Hệ thống báo cáo đầy đủ chi tiết và trình bày dưới dạng bảng tính các cấu kiện. Khách hàng có thể xuất các báo cáo này ra Excel.

6. Thư viện thiết kế phong phú

       Trong RDW có hệ thống thư viện thiết kế cho các cấu kiện đơn lẻ đầy đủ phong phú và có vai trò như một cẩm nang thiết kế. Thiết kế bao gồm: tính thép dầm cột bê tông, sàn ứng lực, thép, tính sàn BTCT, dàn thép, tính võng nứt cho dầm...

7. Kết nối với stCAD và Escon thành bộ phần mềm tự động hoá từ kết cấu đến dự toán

-   RDW xuất kết quả thiết kế sang stCAD

-   stCAD sẽ tự động vẽ mặt bằng kết cấu, thép dầm, cột, sàn và xuất bản vẽ sang AutoCAD (*.DWG). Tiên lượng dự toán sang Escon.

-   Escon sẽ tính toán đơn giá dự toán công trình.

8. Tương thích với các phiên bản mới của ETABS (v9.2...), SAP(v12...), STAADPRO

        CIC hiện nay là đại lý phân phối chính thức của nhiều hãng phần mềm như AutoDesk, CSI...Do đó RDW cũng luôn song hành cùng với các phiên bản mới của hãng để kịp thời cập nhật bổ sung Tiêu chuẩn Việt nam vào các sản phẩm này.

MỘT SỐ HÌNH ẢNH CỦA PHẦN MỀM

Hình 1: Màn hình làm việc chính

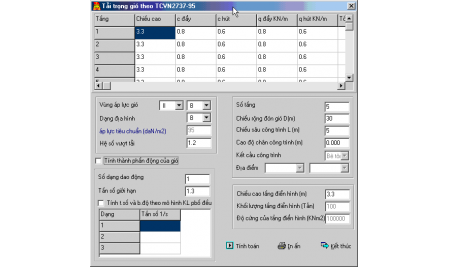

 Hình 2: Tính toán tải trọng gió

Hình 3, 4: Thiết kế và kiểm tra Dàn thép góc/ Tên trường hợp tải và hệ số.

NHỮNG ĐIỂM MỚI TRONG PHIÊN BẢN RDW PHIÊN BẢN 7

Phần mềm RDW được phát triển liên tục từ năm 1996 đến nay, ngày càng hoàn thiện và có thêm những tính năng mới độc đáo. Phiên bản RDW phiên bản 7 đã bổ sung thêm các tính năng độc đáo mới để trợ giúp cho việc thiết kế nhà cao tầng, nhà khẩu độ lớn theo TCVN

1. Tương thích với các phiên bản SAP version 12-14. Tương thích với Etabs 9.6.

2. Tổ hợp nội lực khi thành phần động của gió có nhiều dạng.

3. Tổ hợp nội lực khi động đất có nhiều dạng (3 dạng phiên bản trước).

4. Tự động phát sinh các tổ hợp nội lực gió xiên, động đất xiên.

5. Thêm tính năng chạy bài toán thẩm tra kết cấu BTCT

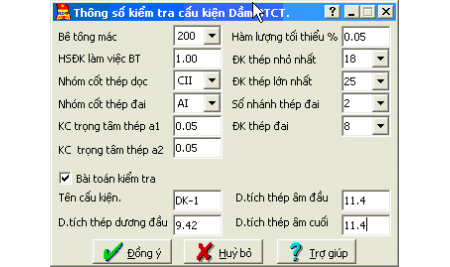

RDW cho phép người sử dụng nhập diện tích thép cho cấu kiện dầm và cột. Thẩm tra diện tích thép được thiết kế có đảm bảo hay không. Từ đó xuất ra các kết quả báo cáo thẩm tra.

Kết nối với ETABS để tính toán động đất và thành phần động của gió

        Trong thiết kế nhà cao tầng, một trong những công việc khá phức tạp. Tốn thời gian là xác định tải trọng ngang như gió tĩnh, thành phần động của gió, tải trọng động đất. Đặc biệt là với tải trọng động đất, gió động. Phải phân tích động lực của kết cấu như tần số, biên độ dao động...

        RDW trợ giúp kết nối với ETABS để đọc và nhận dạng sơ đồ (kích thước, cao độ tầng...). Phân tích các kết quả dao động (dạng dao động, biên độ, tần số, khối lượng tầng, khối lượng hữu hiệu...). Trên cơ sở đó tính toán tải trọng gió tĩnh theo TCVN 2737-95, thành phần động của tải trọng gió theo TCVN 229-1999.  Tải trọng động đất theo TCVN 375-2006. tải trọng động đất theo SNIP (Nga), UBC 1994;1997 (Mỹ)

Tương thích thêm với phiên bản SAP2000 version 12, ETABS 9.2

        CIC hiện nay là đại diện của hãng CSI (Computer Structure Inc) để cung cấp các sản phẩm phần mềm đóng gói của hãng như SAP, ETABS, SAFE… Do đó, phần mềm RDW luôn luôn song hành với các phiên bản mới của CSI để cập nhật bổ sung Tiêu chuẩn Việt nam vào các sản phẩm này.

NHỮNG ĐIỂM MỚI TRONG PHIÊN BẢN RDW PHIÊN BẢN 6

1.Thêm tính năng chạy bài toán thẩm tra kết cấu BTCT

        RDW cho phép người sử dụng nhập diện tích thép cho cấu kiện dầm và cột. Và phần mềm sẽ thẩm tra diện tích thép thiết kế đặt có đảm bảo hay không và kiết xuất báo cáo đủ tiêu chuẩn hay không đạt của cấu kiện.

2. Kết nối với ETABS để tính toán động đất và thành phần động của gió

        Trong thiết kế nhà cao tầng, một trong những công việc khá phức tạp và tốn thời gian là xác định tải trọng như gió tĩnh, thành phần động của gió, đặc biệt là tải trọng động đất. Với tải trọng động đất, gió động, phải phân tích động lực của kết cấu như tần số, biên độ dao động.

        RDW trợ giúp kết nối với ETABS để đọc và phân tích các kết quả phân tích động: dạng dao động, biên độ, tần số, khối lượng tầng, khối lượng hữu hiệu. Dựa trên cơ sở đó tính toán tải trọng gió

3.Tương thích thêm với phiên bản SAP2000 version 8.11, 8.23, 9.03, 10, 11, 12

    SAP2000 8.11, 8.23, 9.03... là phiên bản mới, với những tính năng độc đáo của CSI sau phiên bản 7.42 phù hợp cho thiết kế công trình cao tầng. RDW được bổ sung hoàn toàn tương thích với phiên bản SAP2000.

4.Các tính năng mới trong thư viện thiết kế

 Hiện nay nhà cao tầng, nhà khẩu độ lớn đang được xây dựng ở rất nhiều nơi. Các công trình này được sử dụng cấu kiện sàn dự ứng lực, phần động của gió, thiết kế kháng chấn. Để đáp ứng nhu cầu thực tế đó trong thư viện chương trình được bổ sung thêm các tính năng:

- Thiết kế sàn bê tông cốt thép dự ứng lực theo tiêu chuẩn ACI.

- Tính toán tải trọng động đất theo tiêu chuẩn UBC, tiêu chuẩn xây dựng Việt nam TCXD 198:1997

5.Tương thích với phiên bản ETABS 8.0, 8.45, 9.11, 9.2, 9.5...

        ETABS là phần mềm chuyên phân tích nhà cao tầng, có tính năng rất mạnh đang được sử dụng rộng rãi ở Việt nam và trên thế giới. Cũng giống như các phần mềm SAP, STAAD, sử dụng ETABS trong điều kiện Việt nam còn có hạn chế do chưa có Tiêu chuẩn Việt nam. Tính năng này giúp kỹ sư sử dụng ETABS một cách có hiệu quả trong thiết kế nhà cao tầng

6. Khả năng thiết kế phần tử tấm vỏ (shell)

       Trong phiên bản này, RDW bổ sung cho phần thiết kế cấu kiện sàn BTCT (shell – Bending Plate), vách BTCT (shell – Membrane).

7. Tổ hợp nội lực cho kết cấu nhà cao tầng

       Một trong đặc trưng tính toán nhà cao tầng là phải phân tích động lực học cho nhà. Tính toán các dạng tải trọng động như gió động, động đất. RDW bổ sung thêm phần tổ hợp nội lực ứng với từng dạng dao động. Giảm thiểu việc nhập số liệu tải trọng trong chương trình tính toán nội lực.

8. Tổ hợp phản lực để tính móng

Phần mềm đã đưa ra các kết quả tổ hợp phản lực các nút chân cột vách. Kết quả in ra dưới dạng đồ họa thuận tiện cho việc kiểm tra và thiết kế móng.

9. Giao diện với stCAD (structure CAD)

       Trong các phiên bản trước, RDW mới chỉ đưa ra bản vẽ dưới dạng tệp *.DXF, và bản vẽ này mới chỉ đáp ứng được một phần thực tế. Để thỏa mãn được yêu cầu về bản vẽ kỹ thuật thi công là phải đầy đủ thông tin. Đảm bảo tính mỹ thuật, kết nối được với các phần mềm Dự toán để tính tiên lượng. Chúng tôi đã xây dựng mô đun phần mềm stCAD. Đây là phần mềm vẽ kết cấu chuyên nghiệp, sử dụng thuận tiện để vẽ các cấu kiện kết cấu theo tiêu chuẩn và theo các phong cách vẽ của các công ty tư vấn thiết kế có uy tín.

      RDW phiên bản 6 đã kết nối được với stCAD cho kết quả là bản vẽ thi công mặt bằng kết cấu, dầm, cột.
