Xác định vận tốc truyền sóng P, S trong kết cấu công trình từ đó xác định các khu vực bê tông yếu, vị trí không đồng nhất, lỗ rỗng trong kết cấu bê tông, các khoang rỗng trong thân đê, đập...

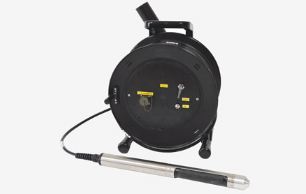

Thiết bị đo địa chấn hố khoan
Thiết bị đo địa chấn hố khoan_Phương pháp crosshole - Hãng Geotomographie (Đức)
Giá: Liên hệ
Giới thiệu:
Sóng xuyên giữa các hố khoan
Thí nghiệm Sóng xuyên (Seismic Cross-Hole Test) được mô tả chi tiết trong Chuẩn D4428 / D4428M-14 của Mỹ.

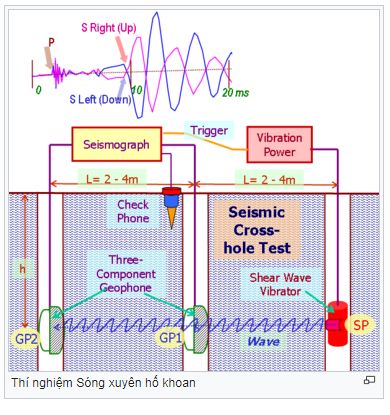

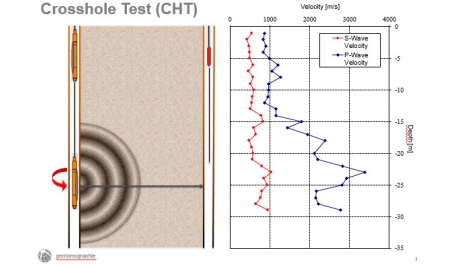

Tại hiện trường bố trí 3 hố khoan thẳng hàng cách đều L= 2 - 4m. Đầu phát sóng đặt ở hố bên rìa, và hai đầu thu sóng 3 thành phần đặt ở 2 hố còn lại, tất cả đều ở cùng độ sâu h.
Thường hay dùng đầu phát sóng SH được kẹp chặt vào thành hố khoan.
Tại mỗi độ sâu h thực hiện ghi với hai hướng phát sóng ngang. Bước đo ghi thường là 0,5 - 1m. Bước số hóa cần chọn đủ nhỏ.
Vì các đường ghi chính đôi khi rất giống nhau, cần có một kênh thu kiểm tra (Check Phone) đặt ở mặt đất để nhận biết độ sâu phát sóng h cho băng ghi.
Thí nghiệm sóng xuyên cho ra kết quả thực nhất về khối đất đá. Chỉ cần vạch đầu sóng tp, ts. Sau đó tính V = L/t1 cho GP1, và V = L/(t2 - t1) cho GP2, thực hiện cho sóng dọc và sóng ngang.
Nếu đầu sóng ngang không rõ thì có thể vạch theo pha để tính cho GP2.
Tại Việt Nam các khảo sát dự án nhiệt điện có đưa yêu cầu đo thí nghiệm Sóng xuyên, tuy nhiên các cơ sở đo đạc thì lúng túng vì không có được nguồn phát sóng ngang trong hố khoan.
Thiết bị bao gồm:
- BIS-SH-DS | S-Wave Source
Nguồn phát sóng địa chấn trong lỗ khoan BIS-SH tạo ra sóng biến dạng phân cực theo chiều ngang (SH) và sóng nén (P). Các tín hiệu địa chấn có khả năng lặp lại cao. Nguồn BIS-SH có thể hoạt động trong các lỗ khoan khô hoặc chứa đầy nước.
Nguồn lỗ khoan BIS-SH được ghép với tường lỗ khoan bằng hệ thống kẹp khí nén (bóng hơi). Sự định hướng nguồn được điều khiển từ bề mặt bằng một ống xoắn cứng.
|
Các loại sóng được tạo: |
SH / P |
|
Tần số tín hiệu: |
Lên đến 4 kHz (tùy thuộc vào địa chất và khoảng cách lỗ khoan) |
|
Độ sâu hoạt động: |
Lên đến 100 m |
|
Độ dài nguồn: |
880 mm |
|
Đường kính nguồn: |
65 mm |
|
Trọng lượng nguồn: |
8,5 kg |
|
Trọng lượng cáp trên mỗi mét: |
665 g |
|
Đường kính lỗ khoan: |
75 - 100 mm (hoặc lớn hơn nếu sử dụng miếng đệm) |
|
Hệ thống kẹp: |
Bóng hơi |
|
Cơ chế định hướng: |
Vòi xoắn cứng |
|
Chỉ báo độ sâu: |
Cáp đánh dấu cứ sau 2 m |
-
BGK5 | Borehole Geophone
Thiết bị thu sóng địa chấn trong lỗ khoan BGK5 được sử dụng để nhận sóng P và S trong các lỗ khoan khô hoặc chứa đầy nước. BGK5 bao gồm bốn cảm biến ngang, cách nhau 45 ° và một cảm biến dọc. Geophone được ghép với tường lỗ khoan bằng hệ thống kẹp khí nén (bóng hơi). BKG5 được kết nối với máy ghi địa chấn (seimograph).
Chi tiết kỹ thuật »
|
Tần số cảm biến: |
10 Hz (hoặc các tần số khác theo yêu cầu) |
|
Bố trí cảm biến: |
4 cảm biến ngang (45 °) / 1cảm biến dọc |
|
Độ sâu hoạt động: |
Lên đến 100 m |
|
Chiều dài geophone: |
600 mm |
|
Đường kính geophone: |
51 mm |
|
Trọng lượng geophone: |
2,8 kg |
|
Trọng lượng cáp trên mỗi mét: |
145 g |
|
Độ bền cáp: |
2150 N |
|
Đường kính lỗ khoan: |
75 mm (hoặc lớn hơn nếu sử dụng miếng đệm) |
|
Hệ thống kẹp: |
Bóng hơi |
|
Chỉ báo độ sâu: |
Cáp đánh dấu sau 2 m |
-
IPG5000 | Impulse Generator
Máy phát xung IPG5000 là nguồn cung cấp điện áp cao cho các nguồn địa chấn lỗ khoan BIS-SH.
IPG5000 được điều khiển bởi thiết bị điều khiển từ xa (RCU). RCU cho phép người dùng bắt đầu khảo sát địa chấn bằng cách phát duy nhất hoặc liên tục. Tỷ lệ lặp lại có thể lựa chọn khi hoạt động liên tục. RCU được kết nối với máy đo địa chấn để gửi tín hiệu kích hoạt chính xác.
| Điện áp xung: | 5000 V |
| Năng lượng xung: | 1000 J |
| Nguồn cấp: | 230 V / 110 V |
| Phát xung: | Đơn hoặc liên tục |
| Tỷ lệ lặp lại: | 8 giây (hoặc có thể lựa chọn trong khoảng từ 3 đến 8 giây) |
| Kích thước: | 52 x 32 x 53 cm |
| Cân nặng: | 60 kg |
