Thiết bị thí nghiệm thử động biến dạng lớn (PDA) - Goble Pile Check (PDA-GPC)

Tổng quan PDA- GPC ^TM

Thiết bị thí nghiệm thử động biến dạng lớn (PDA) - Goble Pile Check (PDA-GPC^TM) là một hệ thống phân tích động cọc không dây được phát triển bởi Goble Pile Test, Inc. of Longmont, Colorado từ năm 2009.

Hệ thống đáp ứng hoàn toàn tiêu chuẩn ASTM D4945 - Standard Test Method for High-Strain Dynamic Testing of Deep Foundations,EuroCode EN ISO-22477-4, TCVN 11321:2016 “Cọc – Phương Pháp Thử Động Biến Dạng Lớn”.

GPC hiện được hỗ trợ bởi ba chương trình phần mềm mạnh nhất thế giới, thiết lập một tiêu chuẩn mới cho việc đảm bảo chất lượng nền tảng móng sâu là:

• GPCTM  - Phần mềm thu thập dữ liệu.

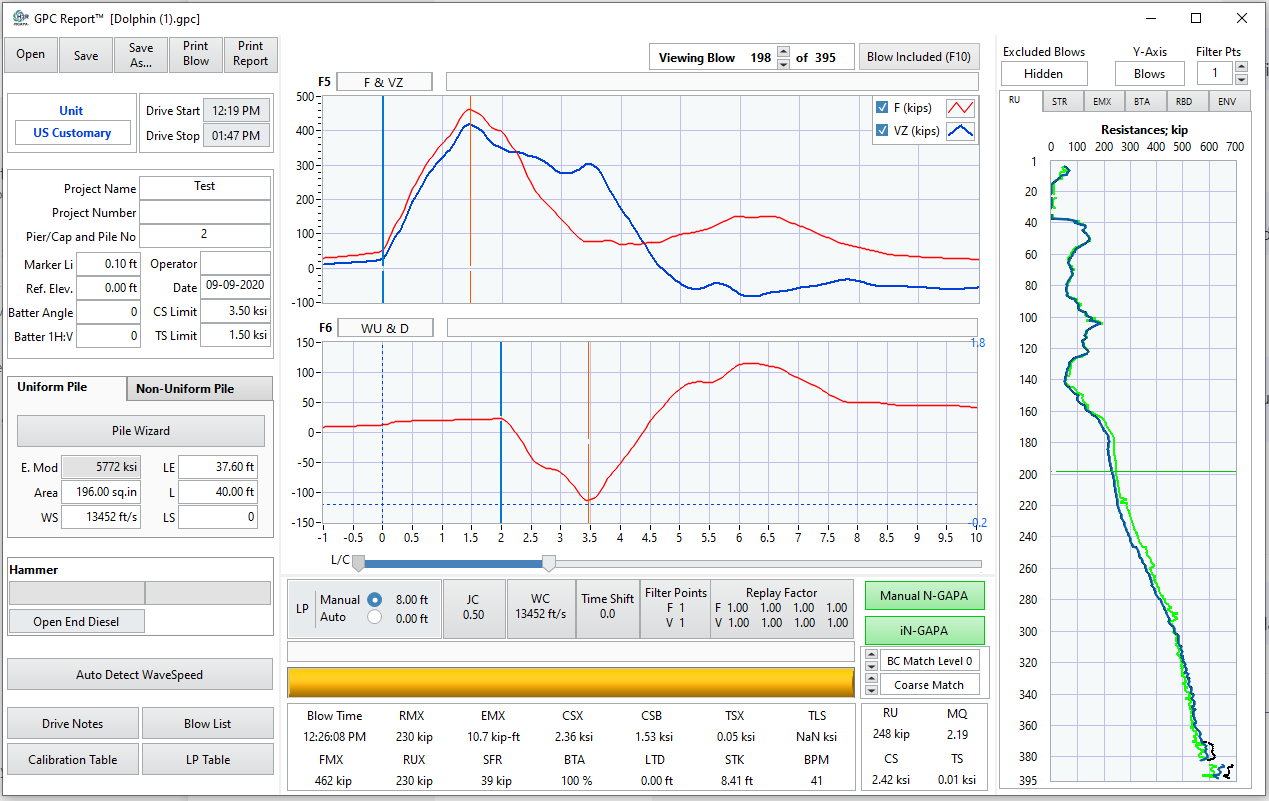

• GPC ReviewTM - Phần mềm báo cáo.
• N_GAPATM - Phần mềm phân tích


Ưu điểm nổi bật của PDA-GPC^TM

• Sử dụng laptop của bạn: Hầu hết các máy tính đều dễ dàng đáp ứng các yêu cầu hệ thống tối thiểu. Tuy nhiên, chúng tôi cũng cung cấp máy tính bảng được cài đặt và cấu hình sẵn để thuận lợi cho người sử dụng.

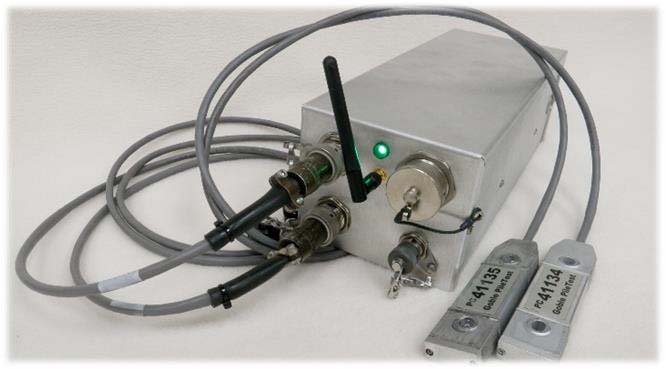

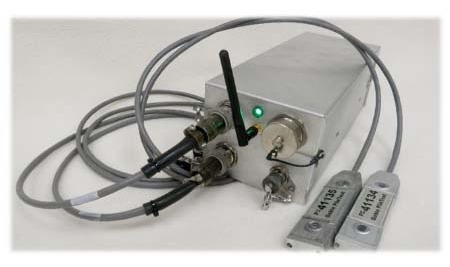

• Truyền dữ liệu an toàn: Tín hiệu được số hóa trong hộp truyền. Trong trường hợp máy tính bị lỗi, dữ liệu sẽ không bị mất. Không có sự suy giảm tín hiệu do chiều dài và chất lượng cáp. Hệ thống được thiết kế không dây sử dụng IEEE 802.11, đáng tin cậy hơn Bluetooth hoặc tín hiệu không dây 2.4 GHz của các hệ thống thử nghiệm động cọc khác.
• Tùy chọn cáp kết nối: Hộp truyền có thể được kết nối bằng cáp Ethernet (chi phí rất thấp so với cáp DLT truyền thống) với chiều dài tới 100 mét
• Truyền không dây: chỉ có một hộp truyền cho cả hai bên của cọc.
• Cảm biến: Cảm biến đo ứng suất và cảm biến đo gia tốc được kết hợp trên cùng một cảm biến giúp giảm thiểu thời gian khoan cọc và giảm độ phức tạp.

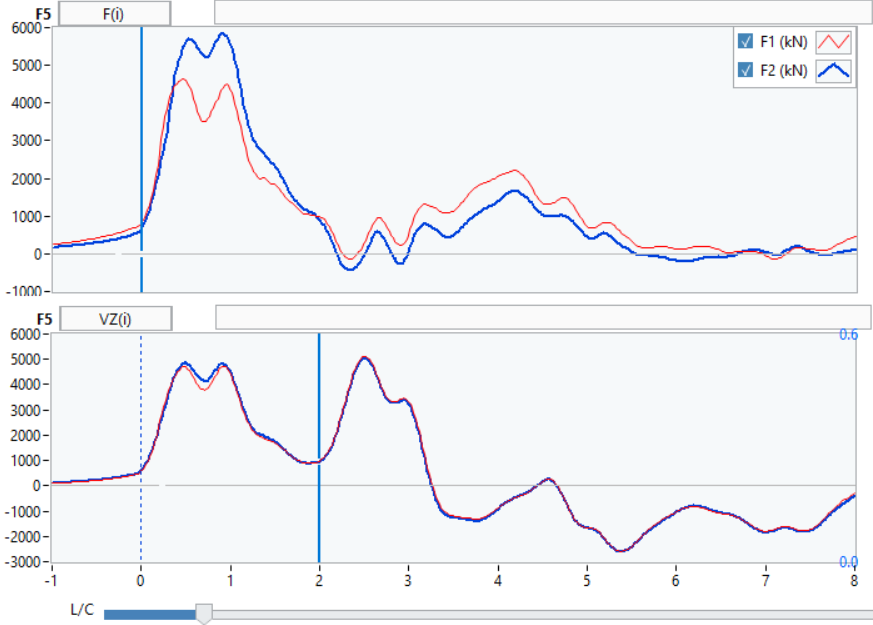

• Giao diện trực quan: Giao diện được xây dựng trực quan và dễ sử dụng với các biểu đồ thời gian thực.

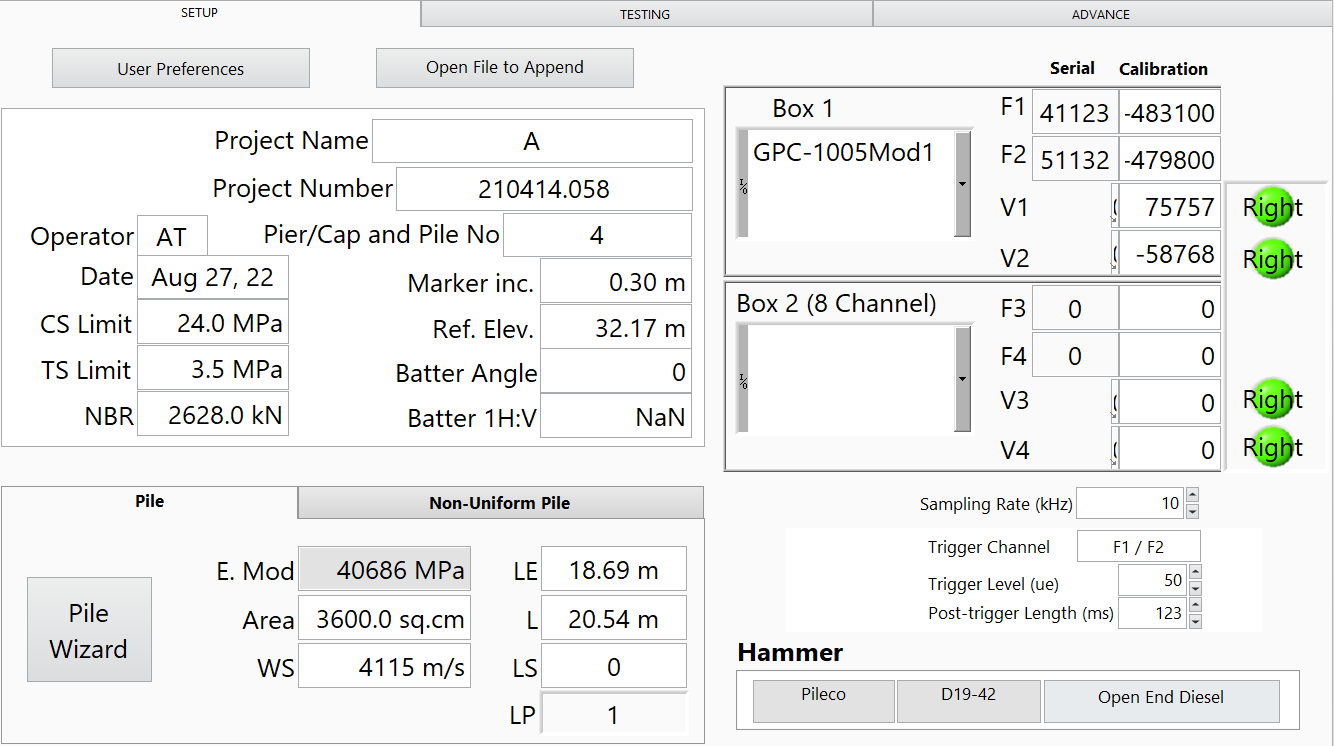

Phần mềm thu thập dữ liệu GPC

Thiết lập thu thập dữ liệu GPC rất đơn giản. Người dùng có thể thay đổi tốc độ lấy mẫu, cài đặt kích hoạt (mức hoặc chiều dài) bất kỳ lúc nào trong quá trình đóng cọc (với hệ thống PDI, người dùng phải dừng đóng cọc, đóng tệp dữ liệu hiện tại và tạo tệp dữ liệu mới cho tốc độ lấy mẫu mới hoặc chiều dài kích hoạt mới được áp dụng).

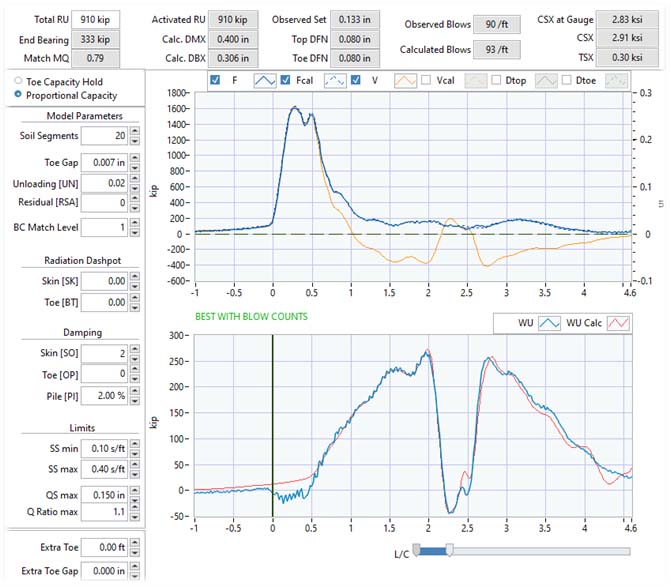

PHẦN MỀM PHÂN TÍCH (N_GAPA)

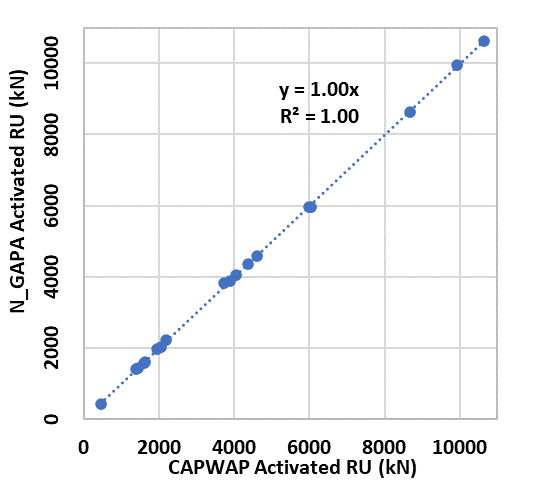

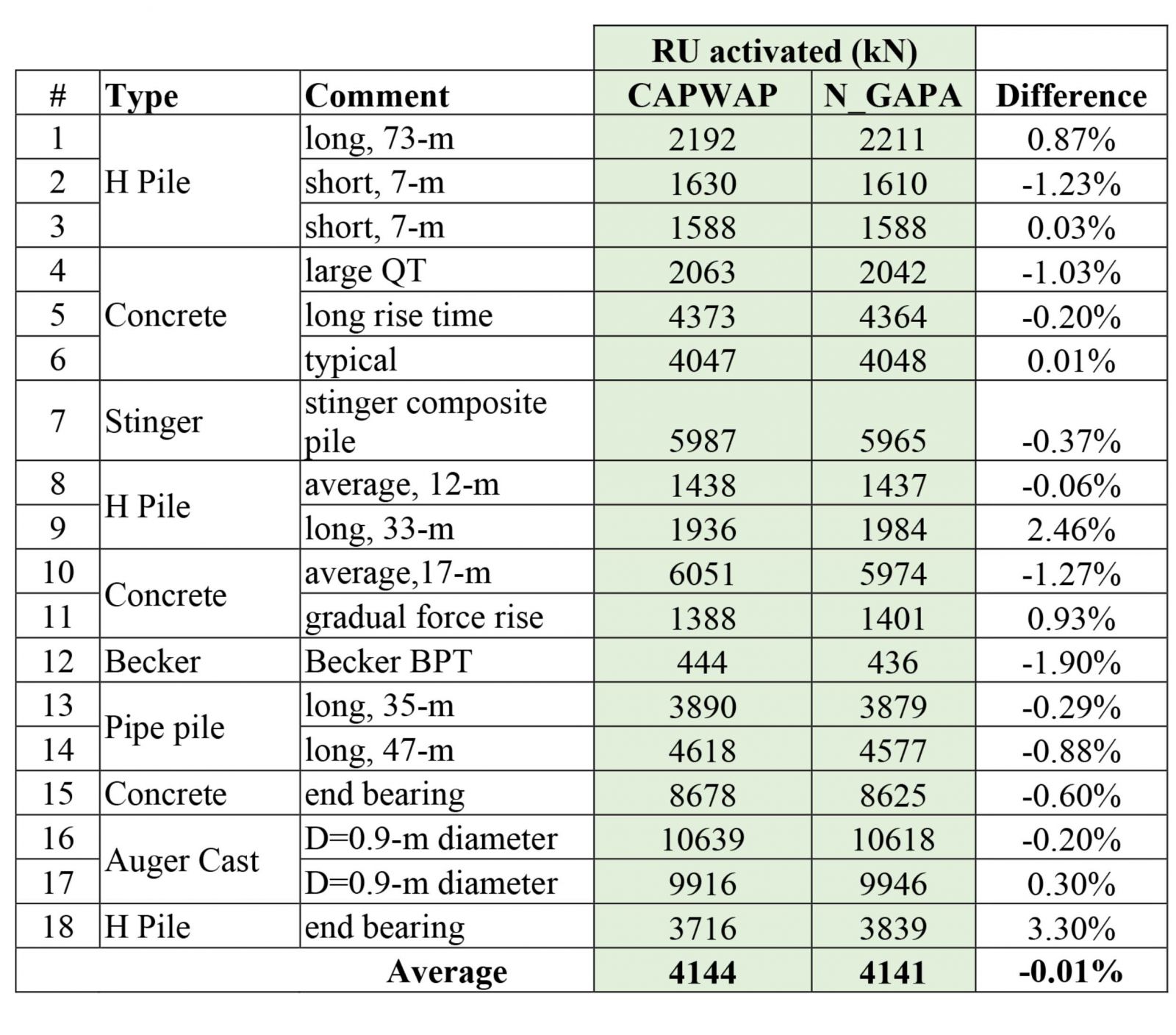

Phần mềm phân tích N_GAPA dễ sử dụng. Kết quả của N_GAPA và CAPWAP giống nhau và có thể sử dụng trên mọi loại,hình dạng hoặc kích thước cọc.
