Tích hợp các phương pháp địa vật lý và sử dụng Leapfrog Geo để xác định ranh giới thăm dò, mô hình địa chất, khoảng sản tại một mỏ vùng Atacama, Chile

Thông tin chính của dự án:

Mục tiêu:

•    Xác định các mục tiêu khoáng sản thông qua phương pháp địa vật lý và địa chất.

Vị trí địa lý

•    Cách 65 km về phía nam của Copiapó và 25 km về phía tây nam của Los Loros, thuộc vùng Atacama, Chile.

•    Khu vực nghiên cứu nằm trong một khu vực có tiềm năng khoáng sản cao.

Ứng dụng

Dự án kết hợp các phương pháp như khảo sát từ tính (Magnetometría), phân cực kích thích (IP), và tomografia sóng địa chấn (ANT) để xây dựng mô hình tiềm năng khoáng sản.

Dưới đây là mô tả sơ bộ quy trình để xác định vùng khoáng sản tiềm năng của dự án

1.    Bức ảnh này mô tả quá trình tích hợp dữ liệu địa hình (DEM - Digital Elevation Model) và bản đồ địa chất (tỷ lệ 1:10.000) để mô hình hóa 3D.

2.    Địa hình số (DEM) và bản đồ địa vật lý (Điện Phân cực kích thích (IP), từ kế).

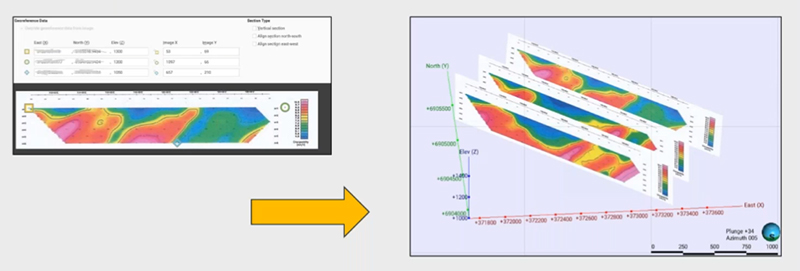

3.    Dữ liệu được nhập vào Leapfrog và tham chiếu vị trí khảo sát

•  Sử dụng các công cụ trong phần mềm để mô hình hóa bề mặt các lớp địa chất

• Góc trên bên trái: Dựa vào dữ liệu độ phân cực kích thích (IP) vẽ các lớp địa chất bằng các đường polylie
• Bên phải: Sử dụng các công cụ để mô hình hóa các bề mặt địa chất và mô hình địa chất
• Phương pháp mô hình " Explixit modeling " (Mô hình hóa theo mặt cắt song song )

4. Nhập hình ảnh chụp cắt lớp địa chấn

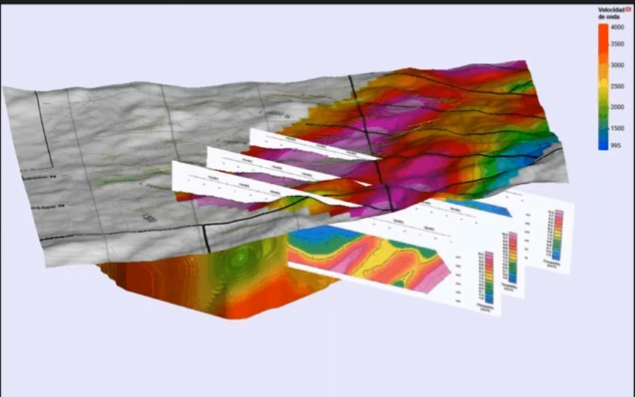

• Hình trên Bản đồ vận tốc sóng địa chấn (bản đồ bên trái) sang các mặt cắt địa chấn (hình bên phải).

5.    Kết hợp các dữ liệu địa vật lý:  ANT ambient seismic noise + Cảm ứng phân cực (IP – Induced Polarization)+ bản đồ đo từ (Magnetometry-Mag)

• Khối màu hồng: Có thể là thân quặng hoặc một vùng địa chất quan tâm, được mô hình hóa dựa trên dữ liệu địa vật lý và địa chất.
• Các đường màu xanh: Đại diện cho các lỗ khoan thăm dò (kế hoạch), được thiết kế để cắt ngang vùng mục tiêu nhằm lấy mẫu và xác nhận đặc tính địa chất hoặc khoáng sản.​​​​​​​
