BIM EXCHANGE
CSiXRevit 2023 hỗ trợ chuyển đổi giữ liệu với Autodesk® Revit® 2023.
IMPORT và EXPORT

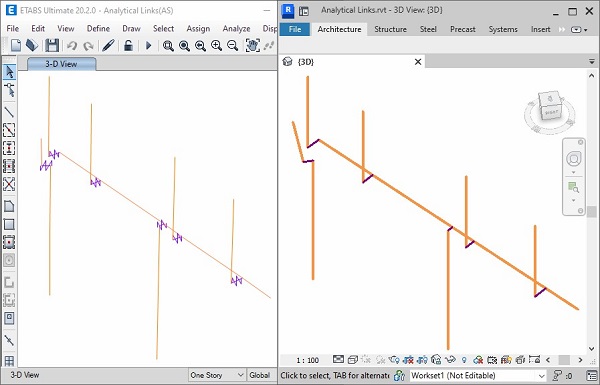

Hỗ trợ hiện được cung cấp cho các thành phần phân tích độc lập, bảng phân tích, liên kết phân tích và các phần tử lỗ mở mới có trong Revit 2023.

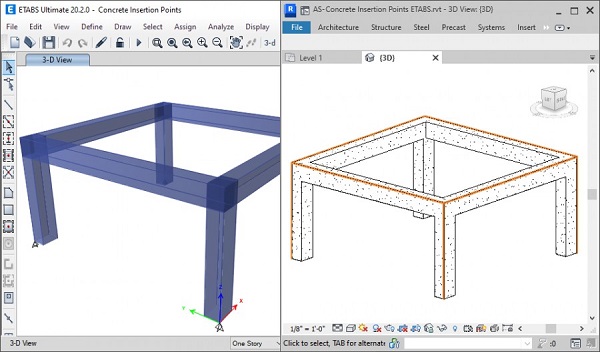

Ngoài các điểm cốt yếu của dầm và nẹp và các điểm bù khớp khung, các điểm cốt yếu cột trong ETABS và SAP2000 và các điểm bù khớp khung hiện cũng được import.
Lưu ý: hỗ trợ cho SAP2000 v24.1.0 hoặc mới hơn, ETABS v20.2.0 và mới hơn, được yêu cầu để nhập các liên kết phân tích và xuất các điểm cốt yếu.
External Import và Export
Một sự cố đã được giải quyết ảnh hưởng đến việc nhập tệp .EXR vào các dự án mới tạo chưa tải tất cả các Revit families được yêu cầu. CSiXRevit đã gán một loại Revit families mặc định cho các phần tử khung và cột bị ảnh hưởng, và hơn nữa nó không xác định các phần có vấn đề trong biểu mẫu Ánh xạ Phần Khung được hiển thị từ lệnh Nhập khi xảy ra hai điều kiện sau:
(1.) Revit families bắt buộc không được tải trong dự án
(2.) không có kiểu families nào có tên khớp với tên của phần SAP2000 hoặc ETABS ban đầu trong danh mục các kiểu families trong các thư viện nội dung Revit đang hoạt động. Sự cố này đã ảnh hưởng đến CSiXRevit 2021 và 2022 và khi nó xảy ra, lỗi có thể nhìn thấy rõ ràng. CSiXRevit hiện tải các families bị thiếu trong dự án và xác định các phần có vấn đề trong biểu mẫu Ánh xạ phần khung trong trường hợp nó không thể tải families bắt buộc trong dự án.
