Xchanger Suite 9.3: Phần mềm mô phỏng trao đổi nhiệt phiên bản nâng cấp với hơn 50 cải tiến quan trọng

Xchanger Suite là một bộ phần mềm mô phỏng trao đổi nhiệt tiên tiến, được phát triển nhằm hỗ trợ kỹ sư trong thiết kế, phân tích và tối ưu hóa hiệu suất của các thiết bị trao đổi nhiệt. Phiên bản 9.3 mang đến hơn 50 cải tiến quan trọng, giúp nâng cao độ chính xác, hiệu suất và tính linh hoạt trong mô phỏng. Dưới đây là những tính năng nổi bật của bản cập nhật này.

Cải tiến phương pháp tính toán

1. Phương pháp Phân bổ Điện trở (RPM) cho quá trình ngưng tụ

Chúng tôi đã cập nhật Phương pháp Phân bổ Điện trở (RPM) cho quá trình ngưng tụ, loại bỏ yêu cầu nhập phân số mol của khí trơ.

Trước đây, việc xác định giá trị phù hợp cho thông số này rất khó khăn và thường cần sự hỗ trợ từ bộ phận kỹ thuật của HTRI để đảm bảo tính chính xác trong tính toán điện trở truyền khối. Trong phiên bản 9.3, chúng tôi đã phát triển một tham số tỷ lệ khuếch tán hiệu quả, giúp mô hình hóa chính xác hơn điện trở truyền khối đối với truyền nhiệt mà không cần người dùng nhập thủ công giá trị khí trơ.

Mặc dù kết quả của một số mô phỏng có thể thay đổi, phương pháp mới này đã được kiểm chứng với dữ liệu thực nghiệm từ Trung tâm Nghiên cứu & Công nghệ của HTRI, đảm bảo độ tin cậy cao hơn.

2. Cải thiện tính toán nhiệt độ kim loại trong Xist®

Xist 9.3 sử dụng nhiệt độ cục bộ và hệ số truyền nhiệt lớp màng để tính toán nhiệt độ kim loại trên bề mặt tấm ống (tubesheet). Giúp bạn tránh được các quyết định thiết kế quá mức và tốn kém

Kết quả đầu ra của Xist hiển thị nhiệt độ kim loại trung bình, lớn nhất và nhỏ nhất ở các vùng khác nhau trên tấm ống, giúp kỹ sư có thêm dữ liệu để tối ưu hóa thiết kế.

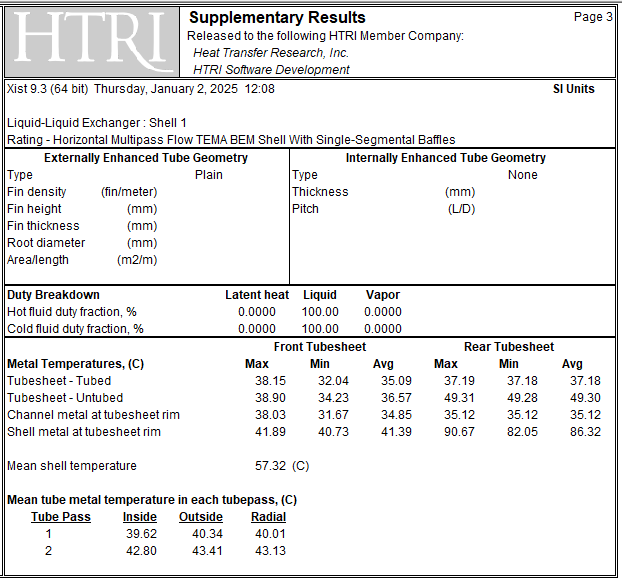

Kết quả cuối cùng của Xist 9.3 hiển thị bảng nhiệt độ bề mặt ở các vùng khác nhau trên tấm ống.

3. Cải tiến bản đồ chế độ dòng chảy

Trong phiên bản 9.3, Xist bổ sung đường ranh giới dòng chảy bọt không ổn định (Unstable Bubble Flow Boundary) vào bản đồ chế độ dòng chảy (flow regime map). Nếu điều kiện dòng chảy tại đầu ra phía trong ống rơi vào vùng không ổn định, phần mềm sẽ tự động phát cảnh báo. Điều này giúp kỹ sư dễ dàng nhận biết và điều chỉnh thông số vận hành, tránh các vấn đề như rung động quá mức hoặc xâm thực, đảm bảo hệ thống hoạt động ổn định hơn.

4. Nâng cấp phương pháp tính tổn thất áp suất trong Xace®

Trong Xace 9.3, phương pháp tính toán tổn thất áp suất cho các trường hợp Lưu thông tự nhiên (natural draft) đã được cải thiện đáng kể. Thay vì sử dụng phương pháp xấp xỉ như trong phiên bản 9.2, phần mềm nay tính toán tổn thất áp suất theo từng hàng (row-by-row pressure drop), giúp hội tụ nhanh hơn và kết quả chính xác hơn.

* Các nâng cấp quan trọng về tính năng

1. Mở rộng mô hình tính chất vật lý của chất lỏng

Phiên bản 9.3 bổ sung các mô hình tính chất vật lý của chất lỏng, bao gồm:

•    Mô hình SAFT-VR (Statistical Associating Fluid Theory - Variable Range) mới và các mối tương quan tài liệu mở
•    Tích hợp REFPROP của NIST

2. Linh hoạt hơn trong tính toán truyền nhiệt bức xạ

Trong Xist 9.3, người dùng có thể chọn phương pháp tính toán truyền nhiệt bức xạ trực tiếp từ bảng Tóm tắt đầu vào (Input Summary). Nếu bức xạ có tác động đáng kể đến kết quả mô phỏng, phần mềm sẽ đưa ra cảnh báo, giúp người dùng đánh giá và điều chỉnh thiết kế phù hợp.

3. Phân tích rung động nhanh hơn với Xvib®

Người dùng có thể tự động chọn nhiều ống trong Xist để phân tích rung động trong Xvib. Sau khi chọn các ống từ bản vẽ đầu ra của Xist, có thể tạo nhanh một trường hợp phân tích rung động mới, với tất cả các ống đã chọn.

Báo cáo đầu ra sẽ hiển thị kết quả rung động của tất cả các ống trong cùng một bảng tóm tắt, giúp dễ dàng so sánh và đánh giá độ ổn định cơ học của bó ống.

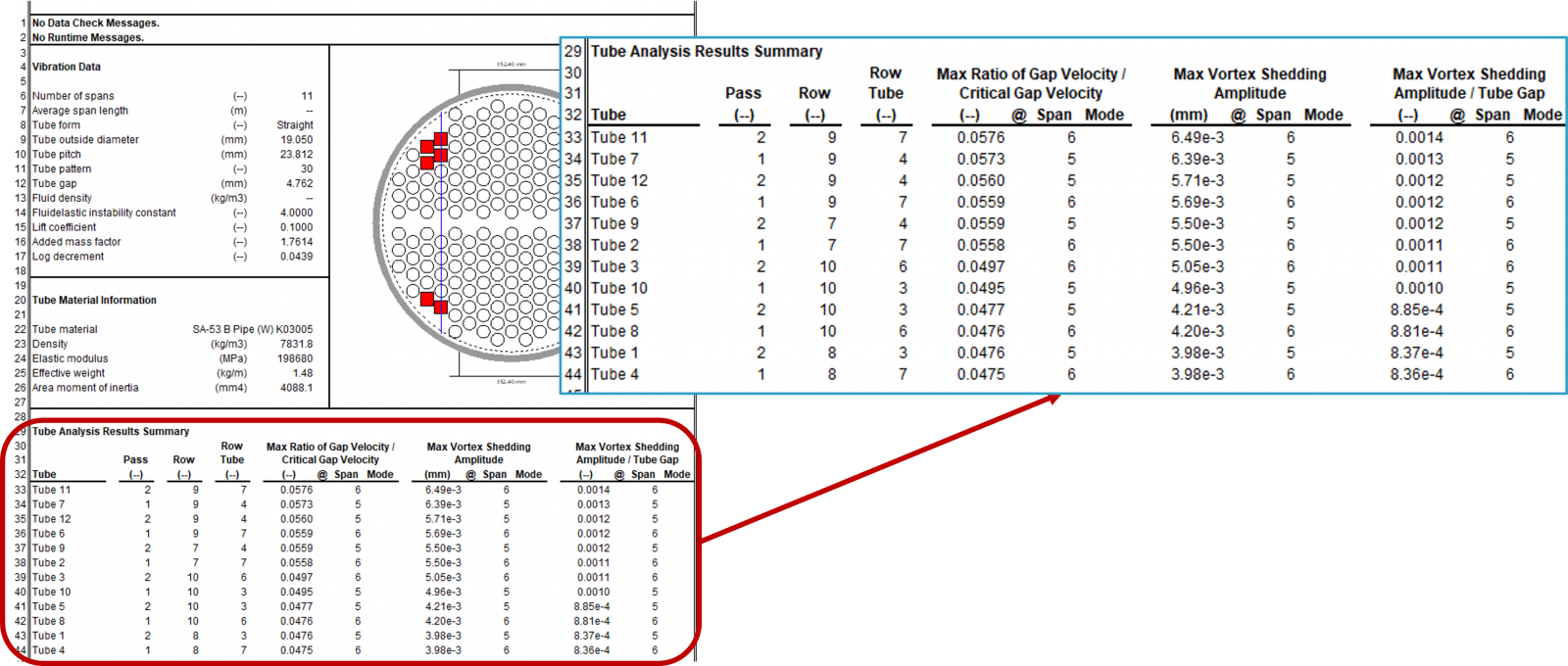

Báo cáo đầu ra Xvib tóm tắt kết quả rung động cho nhiều ống.

4. Bổ sung bản vẽ bố trí vách ngăn 2D

Phiên bản 9.3 bổ sung bản vẽ bố trí vách ngăn (baffle layout) dạng 2D, giúp hiển thị rõ kích thước và vị trí của:

•    Tấm vách ngăn (baffle plates)
•    Tấm đỡ U-bend
•    Tấm hỗ trợ rung động

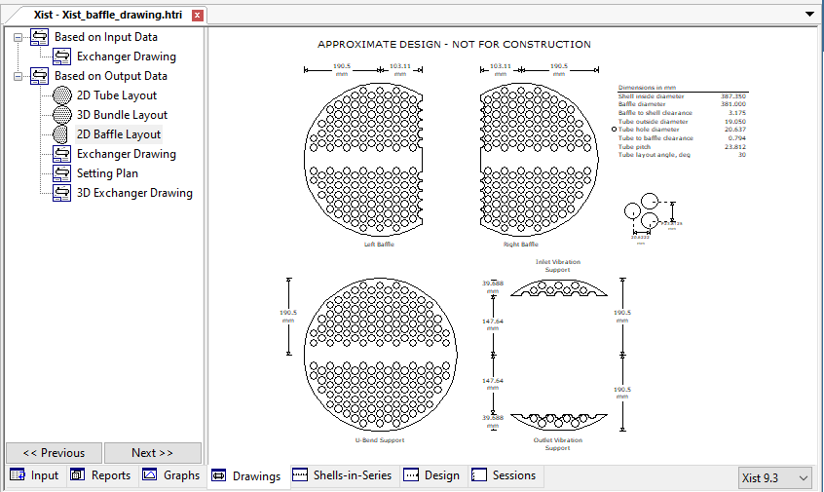

Bản vẽ bố trí vách ngăn Xist hiển thị chi tiết về cấu trúc vách ngăn.

5. Cập nhật tiêu chuẩn TEMA RCB-2.3 và API 660 7.5.1.4

Xist 9.3 cập nhật thuật toán tính toán độ mỏng của U-bend và bán kính tối thiểu của U-bend theo từng loại vật liệu, phù hợp với tiêu chuẩn:

•    TEMA RCB-2.3
•    API 660 7.5.1.4

Các vật liệu như thép không gỉ martensitic, thép không gỉ duplex, thép không gỉ siêu austenitic, titan và hợp kim niken cao sẽ áp dụng phương pháp tính toán mới, có thể ảnh hưởng đến các cảnh báo liên quan đến thiết kế U-bend trong Xist.

6. So sánh nhiều trường hợp mô phỏng cùng lúc

Một tính năng mới giúp nâng cao năng suất là ‘Multi-Case Comparison’. Công cụ này cho phép người dùng so sánh kết quả từ nhiều trường hợp mô phỏng cạnh nhau, thay vì phải mở từng cửa sổ riêng lẻ.

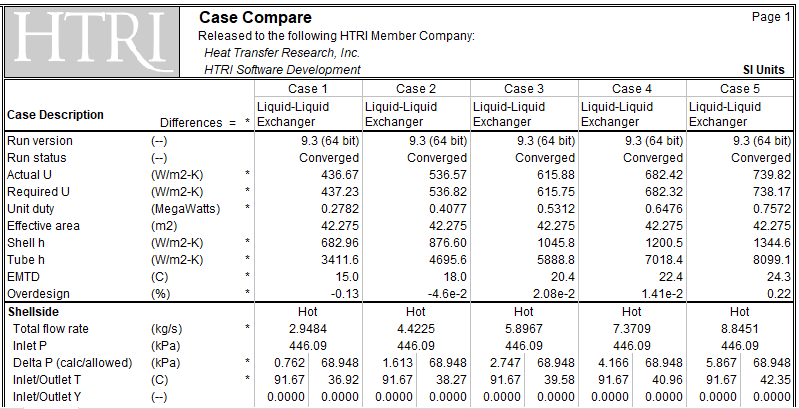

Xem kết quả từ nhiều trường hợp cạnh nhau.

7. Bổ sung Danh sách Kiểm tra Kỹ thuật (Engineering Checklist)

Một trong những tính năng mới đáng chú ý trong Xchanger Suite 9.3 là Danh sách Kiểm tra Kỹ thuật (Engineering Checklist). Nếu có những quy tắc thiết kế chưa được tích hợp sẵn trong phần mềm, bạn có thể tự thiết lập và áp dụng chúng cho từng trường hợp cụ thể.

Khi tính năng này được kích hoạt, phần mềm sẽ tự động tạo báo cáo kiểm tra, hiển thị rõ các quy tắc nào bị vi phạm. Nhờ đó, bạn có thể nhanh chóng phát hiện, điều tra và điều chỉnh thiết kế để đảm bảo tuân thủ các tiêu chuẩn kỹ thuật mong muốn.
